Optyczny systen kontroli FOSK-4/W/UK

FOSK-4/W/UK

Jest to autonomicznie działający mikroprocesorowy system, składający się z zespołu czterech układów fotokomórek monitorujacych każdą ze stron obrysu wagi. W przypadku przekroczenia obrysu wagi przez pojazd którejkolwiek z komórek, rozlega się sygnał dźwiękowy oraz załącza się przekaźnik wewnętrzny sterownika, zwierając styki wyprowadzone na listwę zaciskową. Sygnał ten można później wykorzystać do sterowania programem wagowym lub innymi układami automatyki ważenia, informując o nieprawidłowym ustawieniu pojazdu na wadze, a przez to uniemożliwia się zafałszowanie wyników ważenia .

Optyczny system kontroli pojazdów na wadze składa się z czterech sektorów monitorujących, z każdej strony obrysu wagi. Każdy sektor składa się z jednego kompletu fotokomórek, w skład którego wchodzą nadajnik i odbiornik.

Fotokomórki powinny być zamontowane na odpowiednich słupkach o wysokości gwarantującej prawidłowe zadziałanie układów optyki – wys. pojazdów.

Słupki należy usytuować w taki sposób, aby zamontowane na nich elementy fotokomórek nieznacznie wystawały poza obrys wagi, gwarantując tym samym prawidłową kontrolę obszaru poza wagą. Słupki należy wykonać w taki sposób, aby na każdym z nich mogły być zamontowane po dwa elementy optyczne fotokomórek dla dwóch różnych prostopadłych krawędzi wagi.

------------------------------------------------------------------------------------------------------------------------------

DANE TECHNICZNE

DANE TECHNICZNE SYSTEMU OPTYCZNEGO FOSK-4/W/UK
Napięcie zasilania	230V AC
Pobór mocy	ok. 4 VA
Ilość stref optycznych	4
Ilość zastosowanych przekaźników	2
Sposób sterowania	Poprzez zwierne styki przekaźnika 12V o obciążalności styków do 1A
Urządzenia sterujące	Bariery fotooptyczne - fotokomórki
obciążalność wyjść przekaźnikowych	Do 1A
Sterowanie urządzenia	Wej. alarmowe systemu wagowego, tablica informacyjna, sygnalizator dźwiękowy
Obudowa	Naścienna serii Cardmaster 3 firmy FIBOX Materiał: Poliwęglan kolor biało - szary
Zakres temp. pracy	*od 0C do 50C*
Wymiary obudowy	230x185x140
Masa	ok. 1,3kg

------------------------------------------------------------------------------------------------------------------------------

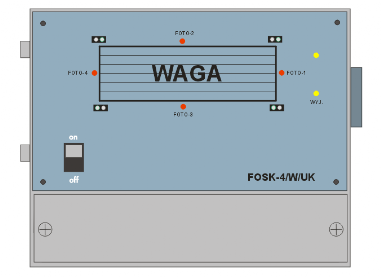

Panel zewnętrzny sterownika składa się z pola zawierającego diody LED, sygnalizujące stan poszczególnych wyjść świateł i szlabanów. Na panelu czołowym znajduje się także wyłącznik zasilania sterownika.

PODŁĄCZENIE DO SYSTEMU WAGOWEGO :

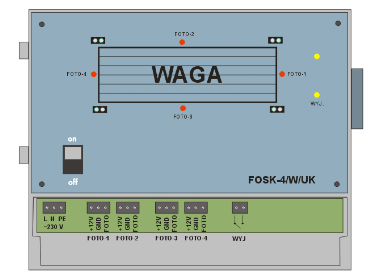

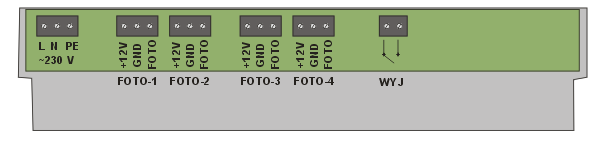

Sterownik posiada w dolnej części listwę zaciskową, do której podłącza się kable odpowiednio wg załączonego opisu na listwie.

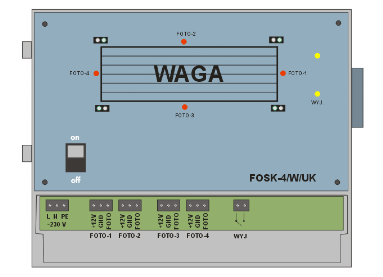

Sterownik FOSK-4/W/UK podłączenie

Okablowanie należy poprowadzić w następujący sposób.

1. Od zacisków sterownika, np. strefy pierwszej opisanej jako FOTO-1, do zacisków

odbiornika pierwszego kompletu fotokomórek.

– przewód 3 żyłowy linka 3x0,5 do 0,75mm2 - OMY 3x0,5mm2 – 0,75mm2

2. Między nadajnikiem a odbiornikiem każdego kompletu fotokomórek należy ułożyć:

– przewód 2 żyłowy linka 2x0,5 do 0,75mm2 - OMY 2x0,5mm2 – 0,75mm2,

łącząc między sobą zaciski opisane jako TX i 2 (GND).

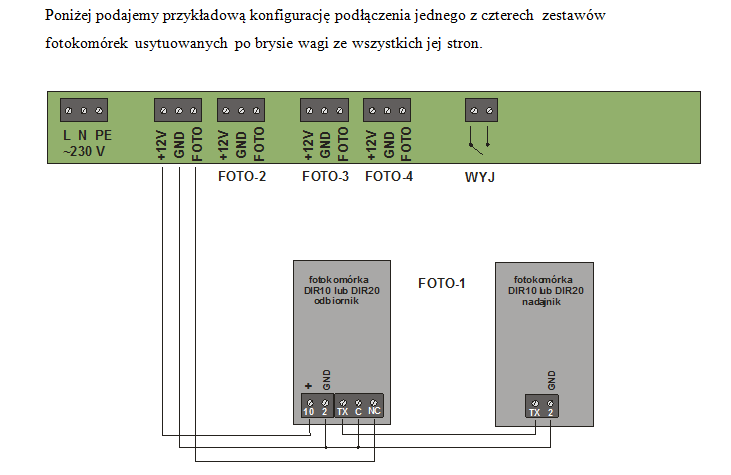

Prawidłowe połączenie jednej strefy fotokomórek przedstawione jest poniżej.

Należy pamiętać o tym, aby dla stref opisanych FOTO-2 i FOTO-3, a więc usytuowanych po dłuższych krawędziach wagi, stosować fotokomórki o symbolu DIR-20, a do krótszych boków użyć fotokomórki DIR-10.

Zasięg działania dla fotokomórek wynosi odpowiednio:

DIR 10 - do 10m

DIR 20 - do 20m
