wyświetlacz wagowy WWL-020/G203/UK

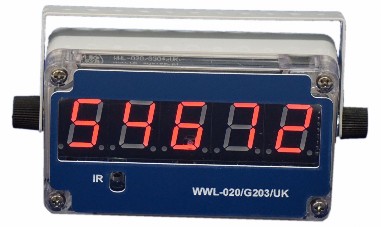

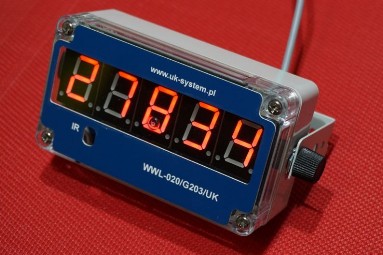

Wyświetlacz wagowy 7-segmentowy WWL-020/G203/UK

____________________________________________________________________________

Nasze wyświetlacze mogą być podłączone do terminala wagowego za pomocą magistrali szeregowej RS232, RS485, pętli prądowej lub napięciowej. W przypadku podłączenia wyświetlacza za pomocą magistrali cyfrowej (RS232, RS485) możliwe jest obsługiwanie odczytów z większością terminali wagowych dostępnych na rynku. ZOBACZ LISTĘ MIERNIKÓW WAGOWYCH , z którymi współpracują wszystkie wyświetlacze przez nas produkowane.

W przypadku ustawienia urządzenia do pracy z sygnałami analogowymi, konieczna jest kalibracja dopasowująca wskazania do konkretnego urządzenia. Kalibracja przeprowadzana jest przez użytkownika/instalatora w momencie, kiedy wyświetlacz jest już podłączony do systemu wagowego. Czynności, jakie należy przeprowadzić w celu prawidłowej kalibracji, opisane są w rozdziale KALIBRACJA WEJŚĆ ANALOGOWYCH. Wyświetlacz może być dostarczony do klienta w wersji prekonfigurowanej, zgodnie z życzeniem klienta.

Wyświetlacz WWL-020/G203/UK może być wyposażony w opcjonalne moduły rozszerzające jego funkcjonalność.

• Wyświetlanie zdefiniowanego przez użytkownika tekstu (przy bezczynności)

• Wyświetlanie godziny i daty (przy bezczynności)

• Wyświetlanie temperatury zewnętrznej (przy bezczynności)

• Automatyczne dostosowywanie jasności świecenia do panujących na zewnątrz warunków oświetlenia

• Miganie wyświetlacza po przekroczeniu zdefiniowanej wcześniej wagi (wskaźnik limitu masy)

• Zdefiniowanie własnego tekstu powitalnego po włączeniu wyświetlacza (max 5 znaków)

• Moduł wejść analogowych

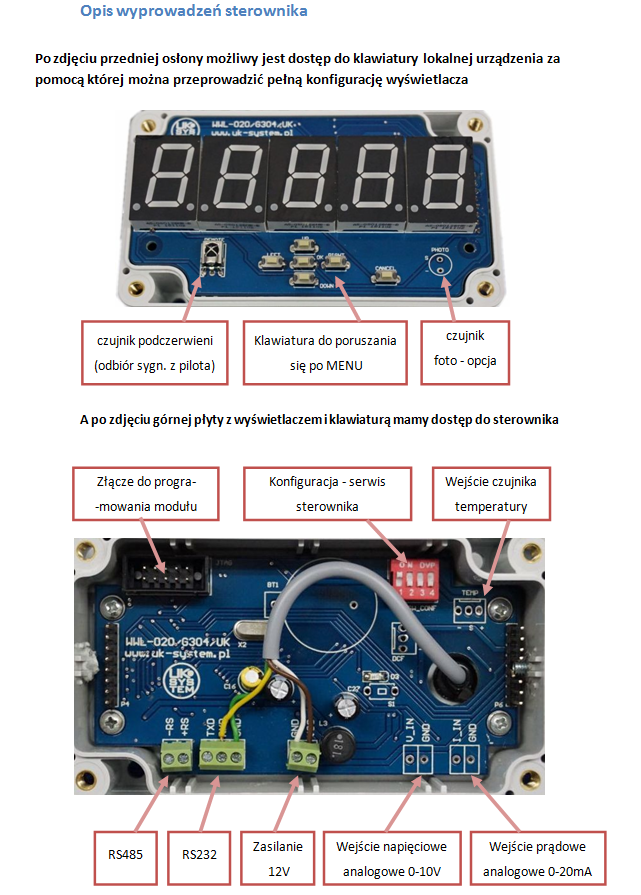

Sterownik mikroprocesorowy zastosowany w wyświetlaczu jest nowoczesnym modułem elektronicznym mogącym współpracować z wieloma zewnętrznym czujnikami, rodzajami interfejsów sterowania zewnętrznego oraz posiada szerokie możliwości konfiguracji dedykowanej dla konkretnego rodzaju zastosowania. Poniżej na ilustracji zostały zobrazowane możliwości współpracy sterownika z urządzeniami zewnętrznymi oraz opisane poszczególne gniazda wyprowadzone na zewnątrz urządzenia.

DANE TECHNICZNE WYŚWIETLACZA WWL-020/G203/UK
Napięcie zasilania	12V DC
Maksymalny pobór prądu	max. 1,0A

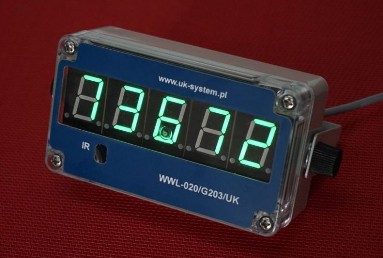

Kolor wyświetlanych znaków	podstawowy - czerwony jako opcja : zielony , żółty , biały , niebieski
Ilość wyświetlanych znaków	5
czytelność wskazań	ok. 10m
Sposób połaczenia z terminalem wagowym	szeregowe porty: RS232 i RS485 analog : pętla prądowa : 0-20mA i 4-20mA pętla napięciowa : 0-10V
Jasność zastosowanych wyświetlaczy 7-segm	ok. 30mcd
Konfiguracja wyświetlacza	z klawiatury lokalnej na sterowniku,, pilota serwisowego lub za pomocą dedykowanego oprogramowania konfiguracyjnego
Zakres temperatury pracy	*od-25 C do 70C*
Wymiary pola odczytu	102x30 mm
Wymiary zewnętrzne	115x65x40 mm
Masa	ok. 300g

Tryby pracy wyświetlacza WWL-020/G203/UK

___________________________________________________________________________

W zależności od konfiguracji oraz różnych opcji wykonania, wyświetlacz wagowy

WWL-038/G229/UK może w okresie tzw. bezczynności (braku komunikacji z wagą

lub dla wskazań wagi = 0) "przechodzić" w następujące tryby wyświetlania:

<<< wyświetlanie czasu

wyświetlanie daty >>>

<<< wyświetlanie temperatury

wyświetlanie tekstu >>>

<<< Wyświetlacz posiada również opcję ustawiania regulacjji jasności świecenia w sposób automatyczny - realizowana jest ona poprzez odpowiedni czujnik oświetlenia lub regulację ręczną, ustawianą z pilota lub klawiatury lokalnej.

Podłączenie i uruchomienie wyświetlacza

___________________________________________________________________________

Wyświetlacz standardowo dostarczany jest z wyprowadzonym czterożyłowym przewodem. Zaraz po włączeniu urządzenie wykonuje test wszystkich cyfr, po czym "przywita się" odczytanymi z wewnętrznej pamięci swoimi ustawieniami, wyświetlając kolejno:

reklamę powitalną (intro) rodzaj terminala wagowego prędkość transmisji

(jeśli jest zaprogramowana)

<<< Po czym, jeśli został prawidłowo skonfigurowany i podłączony do odpowiedniego terminala wagowego, przechodzi do wyświetlania wskazań z wagi.

Sterowanie bezprzewodowe wyświetlaczami WWL-XXX/5/ST32-7

___________________________________________________________________________

Wszystkie nasze wyświetlacze wagowe mogą być opcjonalnie sterowane bezprzewodowo poprzez różnego rodzaju modemy radiowe z naszej oferty handlowej. Posiadamy różnego rodzaju bezprzewodowe modemy radiowe pracujące w paśmie radiowym 433 MHz, 868 MHz i 2,4 GHz - BLUETOOTH. W zależności od wersji, modem może być wyposażony w interfejs RS-232, RS-485 lub USB, umożliwiając tym samym bezpośrednie podłączenie do cyfrowych urządzeń elektronicznych, korzystających ze standardowych rozwiązań transmisji szeregowej typu UART. Modemy bezprzewodowe znajdują szerokie zastosowanie w miejscach, gdzie praktycznie niemożliwe lub bardzo utrudnione jest poprowadzenie okablowania lini sterowniczej.

Radiomodemy mogą służyć do podłączenia :

wagi z wyświetlaczem wagowym
wagi z komputerem (program wagowy)
wagi z centralkami świateł, szlabanów itp.

_____________________________________________________________________________

Aplikacja do konfiguracji wyświetlaczy wagowych WWL-XXX/5/ST32-7

Na obrazkach poniżej zamieszczamy zrzuty ekranowe dedykowanej aplikacji, służącej konfiguracji wyświetlaczy wagowych. Poszczególne okna przedstawiają zarówno sam interfejs sterowania aplikacją, jak i elementy konfiguracji, dostosowujące program do sterownika, rodzaju wyświetlacza i jego opcji.
