STEROWNIK CNC 3 osiowy SSK-3F/4,5A
____________________________________________________________________________
Sterownik SSK-3F/4,5A/UK jest gotowym produktem służącym do sterowania maksymalnie trzema dwufazowymi silnikami krokowymi z maksymalnym prądem 4,5A na fazę. Silniki mogą być sterowane na kilka sposobów:
- pełny krok
- 1/2 kroku
- 1/4 kroku
- 1/8 kroku
- 1/16 kroku.
Każda z 3 osi może być oddzielnie i niezależnie ustawiona za pomocą odpowiedniego przełącznika - DIP-SWITCH-a.
Zalety Sterownika:
- płyta główna, sterowniki silników krokowych oraz zasilacz w jednej obudowie
- pełna optoizolacja płyty głównej; optoizolacja zarówno sygnałów sterujących jak i masy (rozwiązanie to eliminuje możliwość przypadkowego uszkodzenia komputera lub innego urządzenia sterującego)
- elegancki wygląd
- czytelny opis złącz
- diody LED sygnalizujące aktualny stan sygnałów sterujących oraz zasilania
- małe wymiary
- sterowanie 3 osi
- przekaźnik załączający wrzeciono
- wyprowadzone zasilanie 24V DC
- wejście dla przycisku awaryjnego zatrzymania maszyny CNC
- wejścia dla krańcówek bazujących maszynę CNC
- wejście dla czujnika pomiaru wysokości narzędzia.

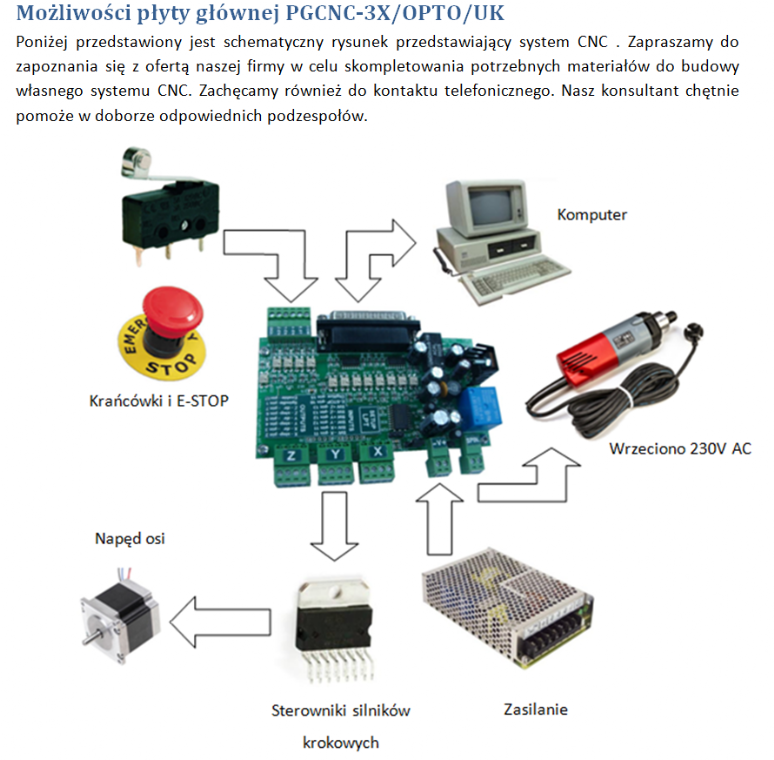

Sercem sterownika jest tzw. płyta główna PGCNC-3X/OPTO/UK, do której podłączone są wszystkie sygnały sterujące, tj. komputer poprzez złącze LPT, krańcówki poszczególnych osi X Y Z , sygnały wyjściowe do sterowania driverów silników osi X,Y,Z, złącze zasilania 24V DC, diody monitorujące LED na przednim panelu oraz styki przekaźnika PU-1 do sterowania elektrowrzecionem.
Poniżej zamieszczamy kilka fotografii płyty głównej zastosowanej w sterowniku SSK-3F/4,5A:
____________________________________________________________________________

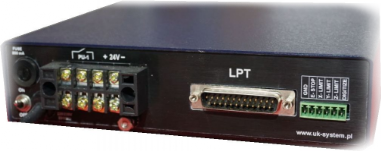

Tylny panel sterownika SSK-3F/4,5A
___________________________________________________________________________

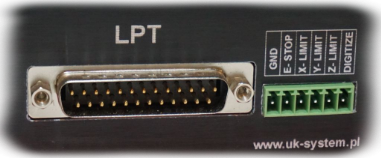

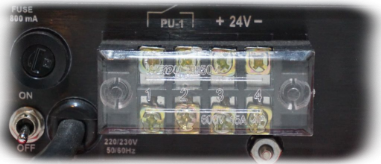

Na tylnym panelu sterownika SSK-3F/4,5A wyprowadzone zostały:
- gniazdo bezpiecznika zasilania 230V AC
- przechyłowy włącznik zasilania
- złącze śrubowe PU-1 - styki przekaźnika do załączania elektrowrzeciona
- złącze śrubowe +/- 24V DC do zasilania innych urządzeń max. 15W
- złącze męskie LPT do połączenia z komputerem
- kabel zasilający zakończony gniazdem do zasilania 230V AC
- złącze śrubowe do podłączenia uziemienia

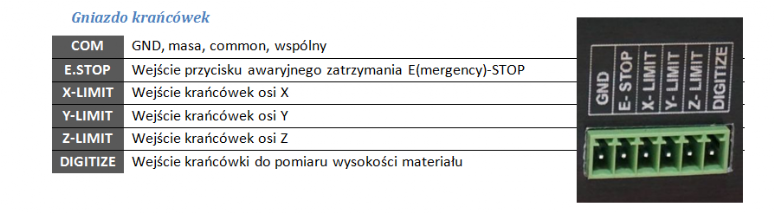

- 6 torowe rozłączalne złącze ARK do podłączenia krańcówek, przycisku E STOP oraz czujnika pomiaru wysokości narzędzia.
Sterowanie z komputera odbywa się poprzez złącze równoległe LPT, wyprowadzone na zewnątrz obudowy poprzez męskie gniazdo DB-25. Wszystkie wyprowadzone sygnały na tym złączu oraz sygnały na złączu do podłączenia krańcówek wyposażone są w tzw. optoizolację, zmniejszajacą do minimum ryzyko uszkodzenia portu LPT w komputerze lub innym urządzeniu sterującym. Izolowana optycznie jest również masa sterownika poprzez zastosowanie wewnątrz odpowiedniej przetwornicy napięcia zasilającego.

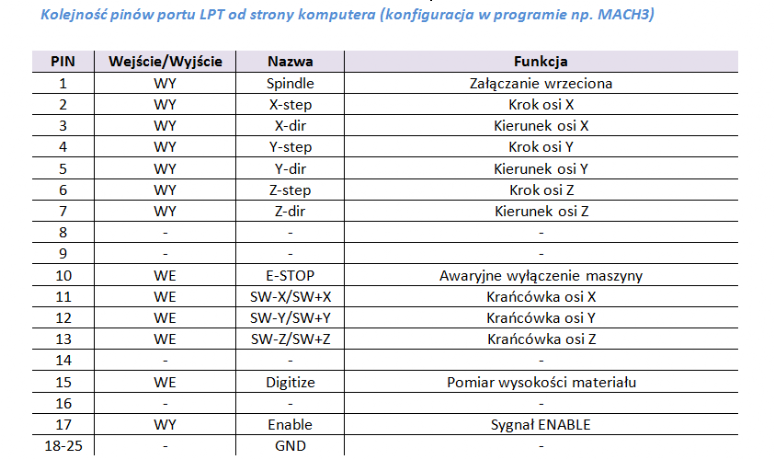

SSK-3F/4,5A/UK może współpracować z dowolnym oprogramowaniem sterującym maszynami CNC za pomocą portu LPT z możliwością konfiguracji pinów portu (np. MACH2, MACH3, EMC2, TurboCNC, itd.). Poniżej w tabeli opisana jest kolejność pinów portu LPT podłączona do naszego sterownika (konfiguracja w programie sterujacym np. MACH3).
____________________________________________________________________________

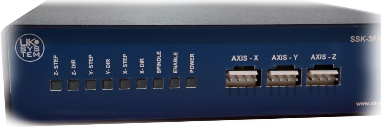

Przedni panel sterownika SSK-3F/4,5A
___________________________________________________________________________

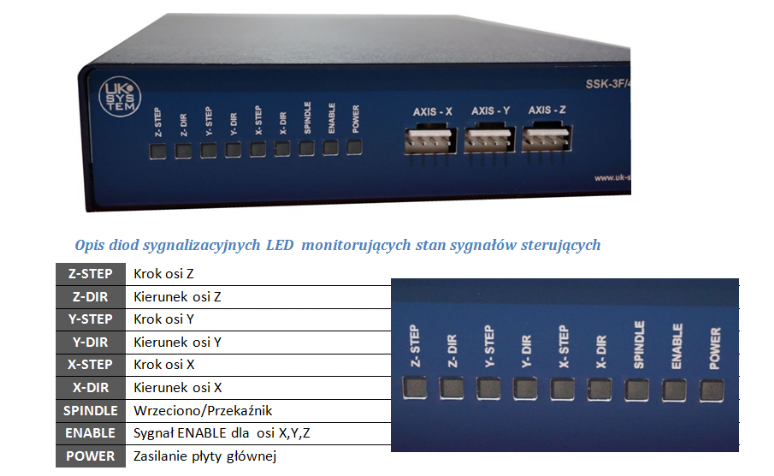

Na przednim panelu sterownika SSK-3F/4,5A wyprowadzone zostały:

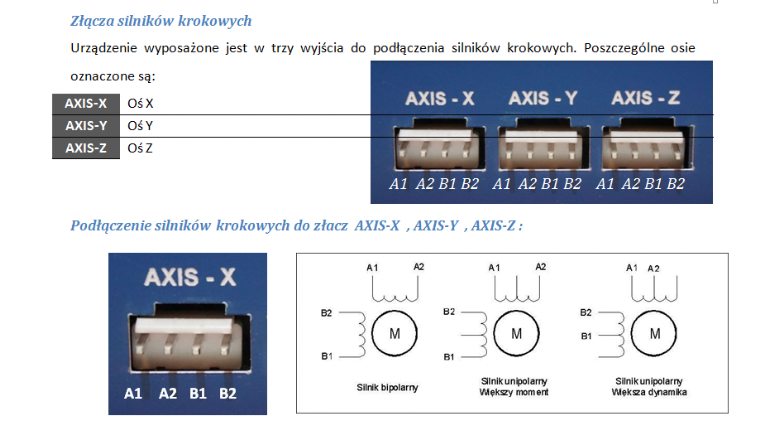

- 3 złącza 4 pinowe do podłączenia silników osi X,Y,Z
- zestaw diod LED monitorujących pracę sterownika.
____________________________________________________________________________
Dane techniczne sterownika SSK-3F/4,5A
___________________________________________________________________________
DANE TECHNICZNE STEROWNIKA SSK-3F/4,5A | |
Napięcie zasilania | 230V AC |
Maksymalny pobór prądu | ok. 0,8A |
| Napięcie zasilania silników | 24V DC |
Zakres temperatury pracy | od-25 *C do 70*C |
Prąd silników | Maksymalnie 4,5A ze skokową regulacją ograniczenia nizależnie dla każdego silnika osi X,Y,Z |
Ilość sterowanych osi | 3 ( X, Y, Z ) |
| Sposób połaczenia z komputerem | równoległy port LPT |
| Obciążenie przekaźnika PU-1 | 240V AC/5A; 120V AC/10A; 24V DC/10A |
| Sposób sterowania silników | pełny krok, 1/2 kroku, 1/4 kroku 1/8 kroku, 1/16 kroku |
| Dedykowane oprogramowanie | dowolne oprogramowanie z interfejsem LPT z możliwością konfiguracji pinów portu (np. MACH2, MACH3, EMC2, TurboCNC, itp.) |
| Środowisko pracy | unikać kurzu, olejów i gazów powodujących korozję |
| Obudowa | Estetyczna aluminiowa z gunowymi nóżkami |
| Wymiary obudowy | 295x196x52 mm |
Masa | ok. 1,9 kg |
_________________________________________________________________________________
Sterowniki (drivery) silników krokowych osi X, Y, Z

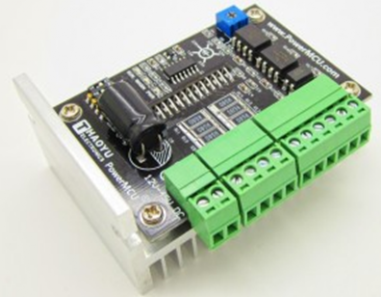

Sterownik SSK-3F/4,5A/UK wyposażony jest w trzy sterowniki (drivery) silników krokowych opartych na układach scalonych TB6600HQ. Jest to układ scalony służący do sinusoidalnego sterowania dwufazowym silnikiem krokowym za pomocą mikrokroku, działający na zasadzie choppera prądowego.
Zalety sterowników TB6600HQ:
- ustawiany tryb pracy 1/1, 1/2, 1/4, 1/8 i 1/16 kroku
- maksymalny prąd uzwojenia silnika 4,5A
- diody LED informujące o stanie urządzenia
- funkcja STANDBY
- zabezpieczenie termiczne
- zabezpieczenie prądowe
- zabezpieczenie napięciowe

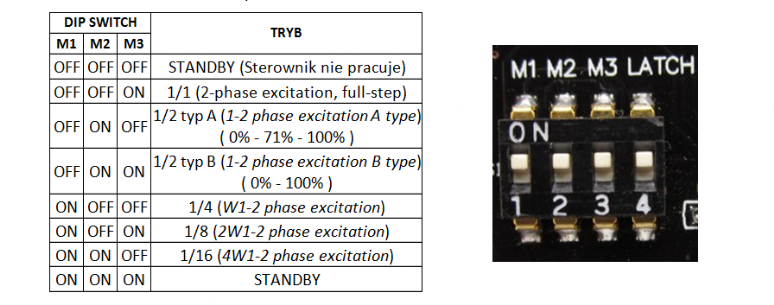

Ustawianie trybu pracy driverów
Ustawianie trybu pracy odbywa się za pomocą przełaczników typu DIP-SWITCH znajdujących się na sterownikach (driverach) silników krokowych.
Aby zmienić tryb pracy należy:
1. ustawić odpowiednie przełączniki a następnie zresetować sterownik (niezalecane) lub,
2. wyłączyć sterownik, przestawić przełączniki, włączyć urządzenie.

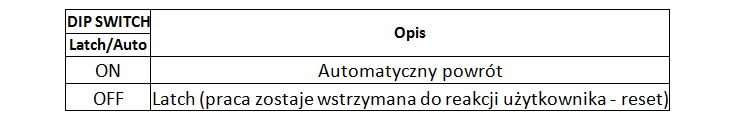

Przełącznik LATCH służy do ustawienia powrotu do pracy po sygnale błędu wywołanego przekroczeniem dopuszczalnej temperatury pracy sterownika lub przekroczeniem maksymalnego prądu.
_____________________________________________________________________________

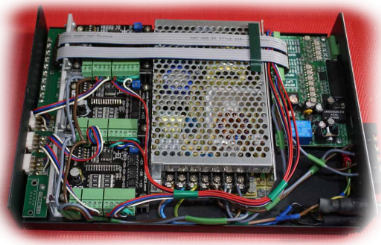

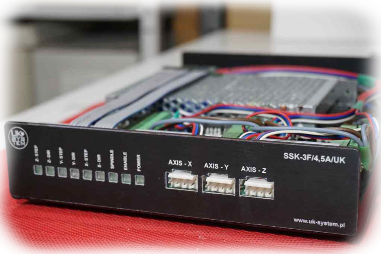

sterownik SSK-3F/4,5A/UK - real foto:
Przykład aplikacji do sterowania SSK-3F/4,5A/UK (program MACH3)
Na obrazkach poniżej zamieszczamy zrzuty ekranowe popularnej aplikacji MACH-3 służącej do sterowania maszynami CNC. Poszczególne okna przedstawiają zarówno sam interfejs sterowania aplikacją, jak i elementy konfiguracji dostosowujące program do sterownika, rodzaju silników, krańcówek itp.
1. podłączyć kabel LPT ze sterownika do komputera
2. podłączyć kabel łączący krańcówki i przycisk E-STOP
3. podłączyć 3 kabłe łaczące silniki krokowe osi X, Y, Z
4. uruchomić program sterujący maszyną CNC
5. podłączyć zasilanie do sterownika.
SSK-3F/4,5A/UK
 | Film z pracy maszyny sterowanej za pomocą sterownika SSK-3F/4,5S/UK |
 | Link do pobrania demo programu MACH3 |
| Opis sterownika SSK-3F/4,5A/UK |
