TABLICE ELTM-XX - UK-SYSTEM

Elektroniczne Linijki i Tablice Matrycowe serii ELTM-xx budowane są w oparciu o moduły matycowe LED o rozdzielczości 12x8 diod . Poprzez zastosowanie odpowiedniego sterownika elektronicznego wykorzystujacego statyczną pracę diod LED, w tablicach reklamowych ELTM uniknieto efekt migotania wyświetlanego tekstu oraz jego pochylenia przy przesuwaniu poziomym. Rozwiązanie to jak i użycie do produkcji modułów ELTM markowych diod LED o silnym strumieniu świetlnym i szerokim kącie emisji światła, gwarantuje doskonałą widoczność i czytelność wyświetlanych treści.
Każda tablica ELTM wyposażona jest w sterownik mikroprocesorowy zawierający zegar czasu rzeczywistego oraz cyfrowy czujnik temperatury, umożliwiając wyświetlanie aktualnej daty , czasu oraz temperatury. Ponadto duża pamieć sterownika podzielona została na 8 obszarów - banków pamieci -umożliwiając załadowanie do nich różnych tekstów. Możliwe jest również zaprogramowanie tablicy w taki sposób, aby o różnych porach na tablicy reklamowej pojawiała sie inna treść przechowywana w różnych bankach pamieci.

Elektroniczne Linijki i Tablice Matrycowe serii ELTMxx budowane są w oparciu o moduły matycowe LED o rozdzielczości 12x8 diod występujących w trzech rozmiarach :

1- ELTM-100 - rozdzielczość 12x8 diod o średnicy 5mm ,
     odległość między diodami 10mm , wymiary modułu :    80x121mm
2- ELTM-125 - rozdzielczość 12x8 diod o średnicy 5mm ,
    odległość między diodami 12,5mm , wymiary modułu : 100x150mm
3- ELTM-200 - rozdzielczość 12x8 diod o średnicy 5-10mm ,
    odległość między diodami 20mm , wymiary modułu :   162 x243mm

ELTM-100 .....ELTM-125.........ELTM-200

Budowa modułowa tablicy reklamowej polega na łączeniu modułów w płaszczyźnie poziomej oraz pionowej w zależności od potrzeb oraz wielkości miejsca montażu reklamy. Rozwiązanie takie bardzo upraszcza dopasowanie reklamy do miejsca przeznaczenia .
Poniżej w tabeli zamieszczone zostały przykładowe wymiary tablic 10-modułowych wykonanych w oparciu o różne moduły ELTM 12x8 oraz wymiary pojedyńczych modułów, umożliwiając tym samym łatwe określenie ilości modułów potrzebnych do wykonania tablicy oraz określenie jej kosztów.Moduły w pionie można łączyć stycznie ze sobą tworząc tablicę graficzną lub zachowując określone odległości miedzy rzędami, wówczas uzyskujemy tablicę kilku wierszową .

ILOŚĆ MODUŁÓW	RODZAJ MODUŁU	RODZAJ LED kąt świecenia	KOLOR LED	WYMIARY TABLICY 10 mod. dług/wys/głęb.	WYMIARY dodatk. modułu dług/wys
10	ELTM-12x8-100	5mm eliptyczna 140 x 70 deg.	czerwony, pomarańcz. biały, zielony, niebieski	930x150x60mm	80x120mm
10	ELTM-12x8-125	5mm eliptyczna 140 x 70 deg.	czerwony, pomarańcz. biały, zielony, niebieski	1080x180x60mm	100x150mm
10	ELTM-12x8-200	5mm eliptyczna 140 x 70 deg.	czerwony, pomarańcz. biały, zielony, niebieski	1750x280x60mm	162x243mm

Rys. Linijka tekstowa złożona z 10 modułów w 12x8

Przykładowe wymiary linijek 10 modułowych wynoszą :

- linijka z zbudowana z modułów ELTM -100 ( 1000x150x60mm)
- linijka z zbudowana z modułów ELTM -125 ( 1100x180x60mm)
- linijka z zbudowana z modułów ELTM -200 ( 1700x275x60mm)

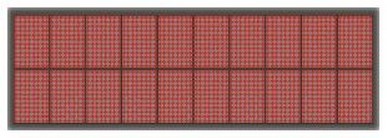

Rys. Tablica graficzna złożona z 20 modułów 12x8

W produkcji tablic wykorzystujemy elementy renomowanych firm światowych gwarantujących długotrwałe i bezawaryjne ich działanie .

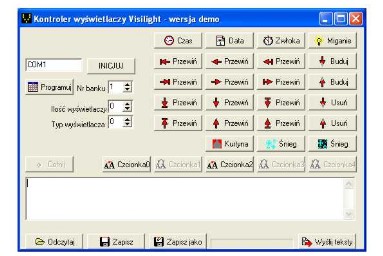

Programowanie tablic i linijek odbywa się poprzez specjalne oprogramowanie działające w środowisku Windows i umożliwiające w łatwy i intuicyjny sposób edycję wyświetlanych wiadomości oraz sterowanie całą tablicą .Pozwala definiować własne grafiki, własne sekwencje pokazywania informacji uruchamiane automatycznie o określonej godzinie.Wbudowany zegar i kalendarz pozwala uzupełnić przekaz o te informacje. Sterowanie Tablicami odbywa się poprzez łącze szeregowe RS 232 podłączając urządzenie bezpośrednio do komputera lub przemysłowe łącze RS 485 wymagające dodatkowego konwentera zamontowanego miedzy komputerem a tablicą . Możliwe jest również bezprzewodowe sterowanie Tablicami poprzez odpowiednie modemy radiowe lub wykorzystując do tego celu sieci komputerowe

Pozwalają definiować własne grafiki, własne sekwencje pokazywania informacji uruchamiane automatycznie o określonej godzinie a wbudowany zegar i kalendarz pozwala uzupełnić przekaz o te informacje. Tablice wyposażone są w układ automatycznej regulacji intensywności świecenia dostosowujący poziom jasności do aktualnych warunków oświetlenia zewnętrznego .Poprawia to w znakomity sposób komfort użytkowania urządzeń
