MODEMY 433MHz
======================================================================
Modemy radiowe na pasmo 433MHz serii UMR433 z interfejsem RS232 i RS485 (wersja1)
Posiadamy również w naszej ofercie bezprzewodowe modemy radiowe pracujące w wolnym paśmie 433 MHz i zasięgu do 300m w terenie otwartym. W zależności od wersji modem może być wyposażony w interfejs RS-232, RS-485 lub interfejs zgodny z poziomem napięć TTL umożliwiając tym samym bezpośrednie podłączenie do cyfrowych urządzeń elektronicznych korzystających z standardowych rozwiązań transmisji szeregowej typu UART.Modem obsługuje komunikację w tzw. pół-dupleksie która bardzo dobrze sprawdza się w komunikacji punkt-punkt lub komunikacji z wieloma urządzeniami rozproszonymi w architekturze punkt-multipunkt a dane są transmitowane z zachowaniem pełnej przeźroczystości. W przypadku komunikacji typu punkt-punkt możliwe jest podłączanie do modemów dowolnych urządzeń RS232/485/TTL. Dzięki parze modemów uzyskuje się wówczas bardzo proste i wygodne zastąpienie kabla szeregowego o długości do 300m. Urządzenia te znajdują szerokie zastosowanie w miejscach gdzie praktycznie niemożliwe lub bardzo utrudnione jest poprowadzenie okablowania lini sterowniczej . Modemy opisane poniżej posiadają obudowę z tworzywa sztucznego ABS lub Poliwęglan i są przystosowane do pracy w warunkach zewnetrznych. Stopień ochrony IP-65
Radiomodemy mogą służyć do podłączenia :
wagi z wyświetlaczem lub komputerem
dwóch komputerów ze sobą
tablicy reklamowej z komputerem
dwóch różnych urządzeń ze sobą poprzez
transmisję RS 232 lub RS485

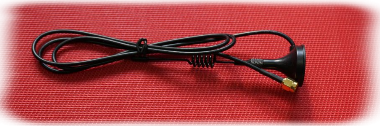

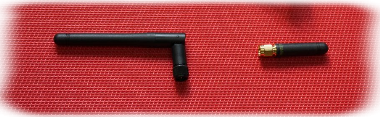

Integralną częścią modułu modemu jest antena na pasmo 433Mhz z wtykiem SMA którą wkręcamy w odpowiednie gniazdo w górnej części modemu. Anteny nie wchodzą w skład dostawy modemów i stanowią oddzielny punkt zamówienia. W zależności od potrzeb mogą być stosowane różne anteny na pasmo 433MHz - proste , katowe , z podstawą magnetyczną, itp - foto poniżej...

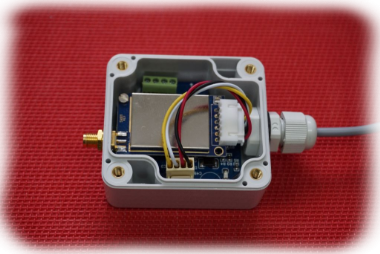

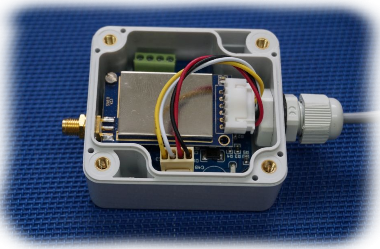

Poniżej zamieszczamy kilka fotografii modemów z interfejsem RS232 oraz RS485

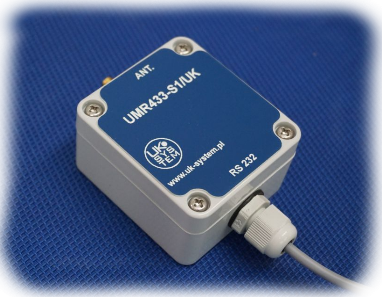

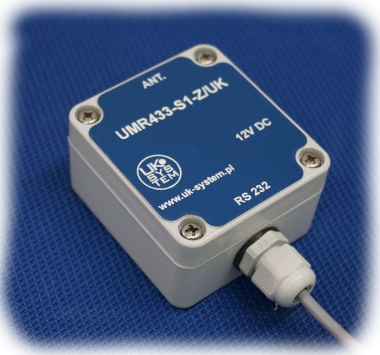

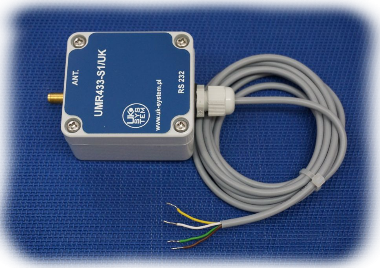

UMR433-S1/UK
moduł z interfejsem szeregowym RS232

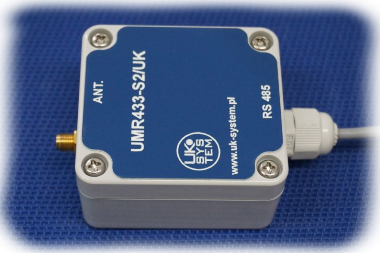

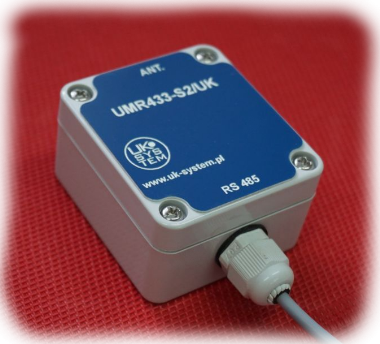

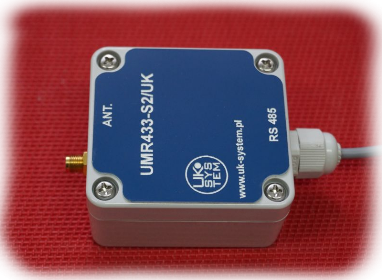

UMR433-S2/UK
moduł z interfejsem szeregowym RS485
PARAMETRY TECHNICZNE MODEMÓW
Zasięg komunikacji w przypadku optycznej widoczności anten w terenie otwartym do 300m (ilość błędów komunikacji: BER=10-3@9600bps). Wewnątrz budynków maksymalny do osiągnięcia zasięg spada do max. 80m (zależnie od przeszkód znajdujących się pomiędzy antenami oraz rodzaju użytych anten).
Przeźroczysta transmisja danych zorganizowanych bajtowo. Dopuszczalne formaty danych: 8E1/8N1/8O1.
Możliwość zastosowania modemów w komunikacji punkt-punkt lub punkt-multipunkt..
Automatyczna filtracja błędnych danych wynikających z zakłóceń kanału radiowego transmitującego dane. Dzięki temu modem może transmitować jednorazowo długie pakiety danych.
Modulacja FSK, zaimplementowane wysoko wydajna algorytmy korekcji błędów, kodowanie transmitowanych danych, wysoka odporność na zakłócanie transmitowanych danych.
Wolne pasmo 430.20~433.926MHz, zakres częstotliwości ISM, nie wymagany przydział częstotliwości.
Minimalna moc nadawcza. Maksymalnie 10mW.
Złącze antenowe SMA - 50 ohm. Możliwość podłączenia dowolnej anteny SMA zależnie od przeznaczenia systemu.
W zależności od typu modem może być wyposażony w jeden z interfejsów RS-232/RS-485/TTL:
Prędkość transmisji danych: 1200/2400/4800/9600/19200bps.
Temperatura pracy: -20°C~70°C. Opcjonalnie możliwość zamówienia modemów na rozszerzony zakres temperatur pracy: -35°C~70°C. Zastosowana obudowa umożliwia przystosowanie urzadzenia do pracy wewnątrz i na zewnątrz. Stopień ochrony IP-65
Zasilanie DC 9-12V ,prąd pobierany podczas nadawania: ok.40mA, podczas odbioru: ok.20mA(1200bps);

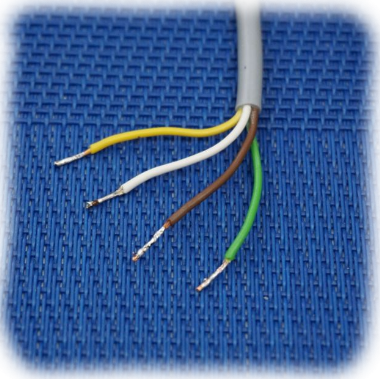

DB9 pin | RS232 |
2 | RXD |
3 | TXD |
5 | GND |
1,4,6,7,8,9 | NC |
======================================================================
