wyświetlacz wagowy WWL-150M/2/ST32-M
OFERTA > WAGI - Akcesoria > Wyswietlacze_wagowe

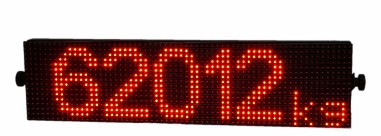

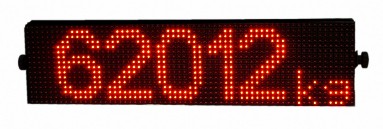

Wyświetlacz wagowy matrycowy WWL-150P/5/ST32-M
____________________________________________________________________________
Wyświetlacze nasze mogą być podłączone do terminala wagowego za pomocą magistrali szeregowej RS232, RS485, pętli prądowej lub napięciowej. W przypadku podłączenia wyświetlacza za pomocą magistrali cyfrowej (RS232, RS485) możliwe jest obsługiwanie odczytów z większością terminali wagowych dostępnych na rynku... ZOBACZ LISTĘ MIERNIKÓW WAGOWYCH
z którymi współpracują wszystkie wyświetlacze przez nas produkowane.
W przypadku ustawienia urządzenia do pracy z sygnałami analogowymi, konieczna jest kalibracja dopasowująca wskazania do konkretnego urządzenia. Kalibracja przeprowadzana jest przez użytkownika/instalatora w momencie, kiedy wyświetlacz jest już podłączony do systemu wagowego. Czynności jakie należy przeprowadzić w celu prawidłowej kalibracji opisane są w rozdziale KALIBRACJA WEJŚĆ ANALOGOWYCH. Wyświetlacz może być dostarczony do klienta w wersji prekonfigurowanej, zgodnie z życzeniem klienta.
Wyświetlacz WWL-150P/5/ST32-M może być wyposażony w opcjonalne moduły rozszerzające jego funkcjonalność
• Wyświetlanie zdefiniowanego przez użytkownika tekstu (przy bezczynności)
• Wyświetlanie godziny i daty (przy bezczynności)
• Wyświetlanie temperatury zewnętrznej (przy bezczynności)
• Automatyczne dostosowywanie jasności świecenia do panujących na zewnątrz warunków oświetlenia.
• Miganie wyświetlacza po przekroczeniu zdefiniowanej wcześniej wagi. (Wskaźnik limitu masy)
• Zdefiniowanie własnego tekstu powitalnego po włączeniu wyświetlacza (max 5 znaków)
• Moduł wejść analogowyc

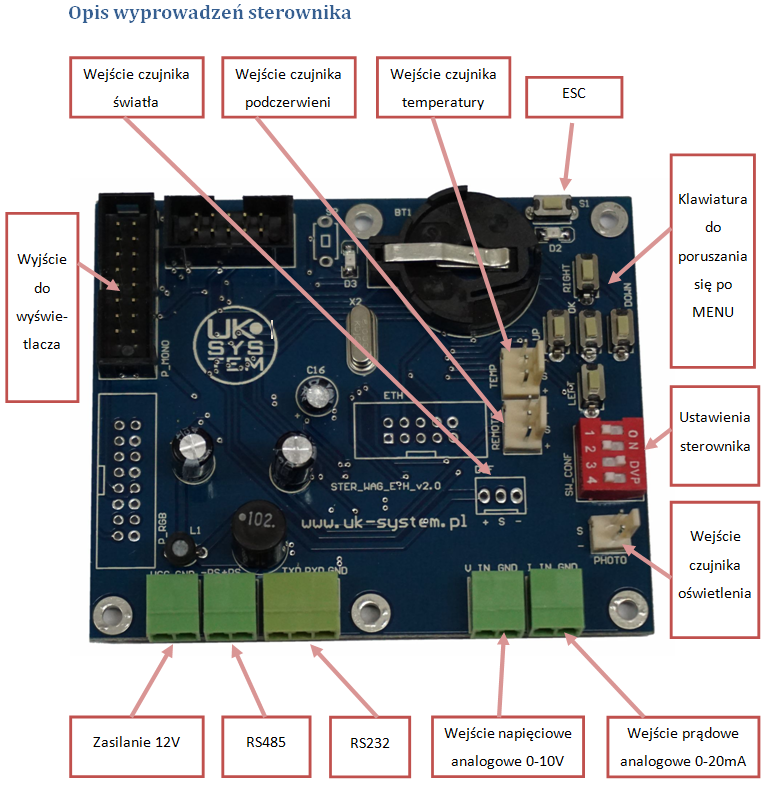

Sterownik mikroprocesorowy zastosowany w wyświetlaczu jest nowoczesnym modułem elektronicznym mogącym współpracować z wieloma zewnętrznym czujnikami , rodzajami interfejsów sterowania zewnętrznego oraz posiada szerokie możliwości konfiguracji dedykowanej dla konkretnego rodzaju zastosowania. Poniżej na ilustracji zostały zobrazowane możliwości współpracy sterownika z urządzeniami zewnetrznymi oraz opisane posczególne gniazda wyprowadzone na zewnątrz urzadzenia:
DANE TECHNICZNE WYŚWIETLACZA WWL-150P/5/ST32-M | |
Napięcie zasilania | 5V DC |
Maksymalny pobór prądu | msx. 7A |
| Kolor wyświetlanych znaków | podstawowy - czerwony jako opcja : zielony , żółty , biały , niebieski |
Ilość wyświetlanych znaków | ok 7 - w zależności od użytej czcionki |
czytelność wskazań | ok. 90m |
| Sposób połaczenia z terminalem wagowym | szeregowe porty: RS232 i RS485 analog : pętla prądowa : 0-20mA i 4-20mA pętla napięciowa : 0-10V |
| Jasność zastosowanych diod | ok. 1000mcd |
| Konfiguracja wyświetlacza | z klawiatury lokalnej na sterowniku , pilota serwisowego lub za pomocą dedykowanego oprogramowania konfiguracyjnego |
| Zakres temperatury pracy | od-25 *C do 70*C |
| Wymiary pola odczytu | 650x160 mm |
Wymiary zewnętrzne | 650x160x60 mm |
Masa | ok. 3,5kg - z zasilaczem |
Tryby pracy wyświetlacza WWL-150P/5/ST32-M
___________________________________________________________________________
W zależności od konfiguracji oraz różnych opcji wykonania wyświetlacz wagowy
WWL-150P/5//ST32-M może w okresie tzw bezczynności (braku komunikacji z
wagą lub dla wskazań wagi = 0 ) "przechodzić" w następujące tryby wyświetlania :
<<< wyświetlanie czasu
wyświetlanie daty >>>
<<< wyświetlanie temp.
wyświetlanie tekstu >>>
<<< Wyświetlacz posiada również opcję ustawiania regulacjji jasności świecenia w sposób automatyczny - realizowana poprzez odpowiedniu czujnik oświetlenia lub regulacje ręczną ustawianą z pilota lub klawiatury lokalnej .....
Podłączenie i uruchomienie wyświetlacza ...
___________________________________________________________________________
Wyświetlacz standardowo dostarczany jest z wyprowadzonym czterożyłowym przewodem. Zaraz po włączeniu urządzenie wykonuje test wszystkich cyfr po czym "przywita się" odczytanymi z wewnętrznej pamięci swoimi ustawieniami wyświetlając kolejno :
(jeśli jest zaprogramowana)
reklamę powitalną (intro) rodzaj terminala wagowego prędkość transmisji
Sterowanie bezprzewodowe wyświetlaczami WWL-XXX/5/ST32-M
___________________________________________________________________________
Wszystkie nasze wyświetlacze wagowe mogą być opcjionalnie sterowane bezprzewodowo poprzez różnego rodzaju modemy radiowe z naszej oferty handlowej. Posiadamy różnego rodzaju bezprzewodowe modemy radiowe pracujące w paśmie radiowym 433 MHz, 868MHz i 2,4GHz - BLUETOOTH . W zależności od wersji modem może być wyposażony w interfejs RS-232, RS-485 lub USB umożliwiając tym samym bezpośrednie podłączenie do cyfrowych urządzeń elektronicznych korzystających ze standardowych rozwiązań transmisji szeregowej typu UART. Modemy bezprzewodowe znajdują szerokie zastosowanie w miejscach gdzie praktycznie niemożliwe lub bardzo utrudnione jest poprowadzenie okablowania lini sterowniczej.
Radiomodemy mogą służyć do podłączenia :
- wagi z wyświetlaczem lwagowym
- wagi z komputerem (program wagowy)
- wagi z centralkami świateł, szlabanów itp.
_____________________________________________________________________________
Aplikacja do konfiguracji wyświetlaczy wagowych WWL-XXX/5/ST32-M

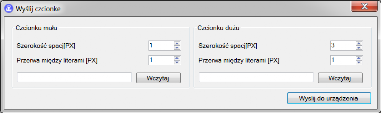

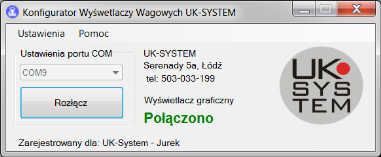

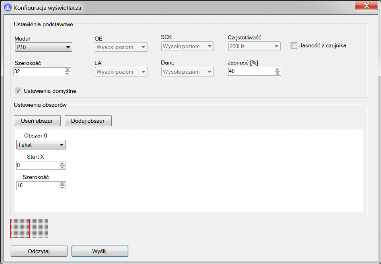

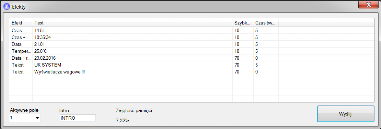

Na obrazkach poniżej zamieszczamy zrzuty ekranowe dedykowanej aplikacji służącej konfiguracji wyświetlaczy wagowych . Poszczególne okna przedstawiają zarówno sam interfejs sterowania aplikacją jak i elementy konfiguracji dostosowjące program do sterownika, rodzaju wyświetlacza i jego opcji.
UWAGA !!!
Wyświetlacz dostarczany jest wraz z impulsowym zasilaczem 5V 7A orazspacjalnym uchwytem widocznym na zdjeciach umożliwiającym mocowanie
wyświetlacza pod różnym katem do ściany sufitu itd. Jako opcjonalne wyposażenie posiadamy do tych wyswietlaczy specjalne daszki pełniace rolę uchwytu i chroniace urzadzenie przed opadami atmosferycznymi
WWL-150P/5/ST32-M
 | Film z pracy wyświetlacza wagowego matryc. WWL-150P/5/ST32-M - w przygotowaniu !!! |
 | Pobierz instrukcję WWL-150P/5/ST32-M - pdf |
| Pobierz program konfigurującyjny - zip |
