Bufor wydruku         MBW-AT128/UK
____________________________________________________________________________

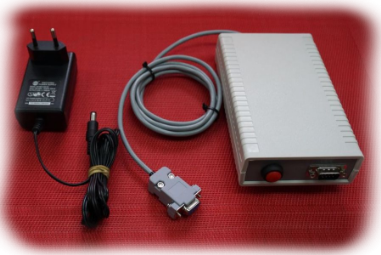

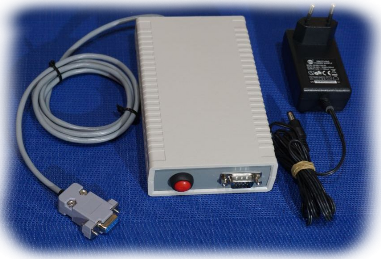

Bufor wydruku MBW-AT128/UK jest zaawansowanym technicznie urządzeniem elektronicznym, służącym do podłączenia drukarek paragonowych sterowanych poprzez transmisję szeregową RS232 do systemów wagowych - terminali wagowych, pracujacych w trybie transmisji ciągłej, a więc takiej, jaka jest wymagana do współpracy z komputerem czy też wyświetlaczem wagowym. Urządzenie doskonale sprawdza się w przypadku, gdy mamy do dyspozycji tylko jeden port szeregowy RS232, a chcemy podłączyć w systemie wagowym jednocześnie drukarkę paragonową oraz wyświetlacz wagowy lub komputer. Urządzenie posiada jednocześnie konwerter RS232 na RS485, co umożliwia podłączenie do systemu w łatwy sposób innego urządzenia (np. wyświetlacza) wykorzystującego standard RS485. Możemy wówczas przesyłać sygnały z wagi drogą kablową na odległość do 2km. Bufor wydruku może pracować w systemie wagowym w jednym z opisanych poniżej trybów pracy, zależnie od potrzeb współpracy z zewnętrznymi urządzeniami.

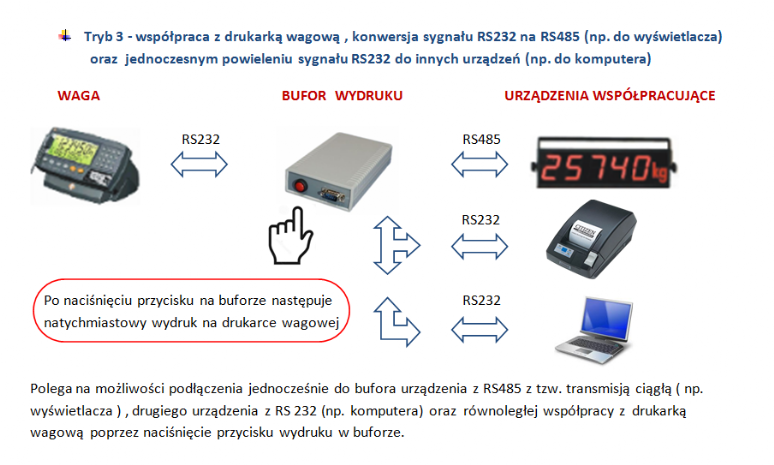

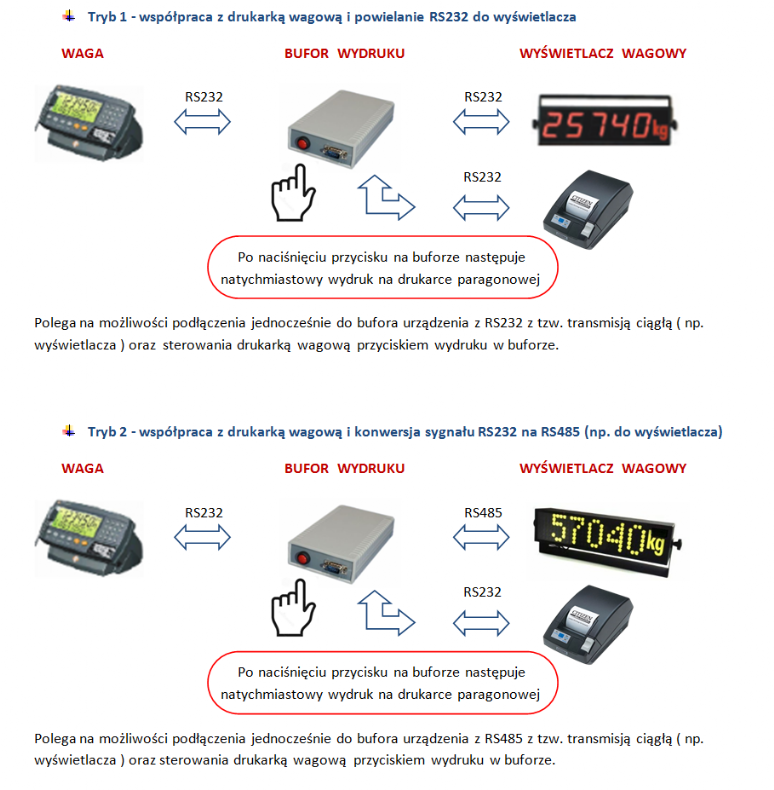

Poniżej przykłady różnych trybów pracy bufora wydruku:

Opis działania

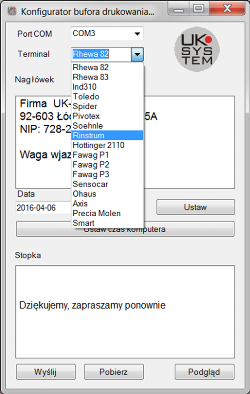

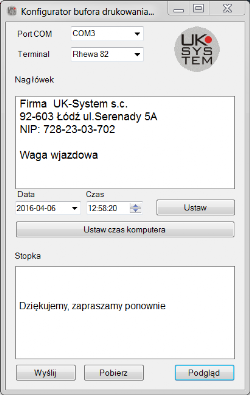

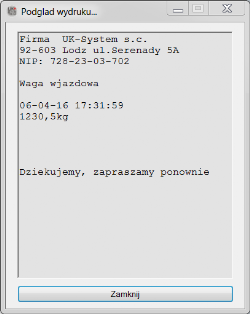

W chwili naciśnięcia przycisku zostaje wygenerowany do drukarki ciag znaków informujących o aktualnej dacie, godzinie, masie na wadze oraz innych linijek na wydruku, takich jak: stopka wydruku, nagłówek itd. Jeśli w chwili naciśnięcia przycisku, oprócz aktualnej masy na wadze, był wysyłany z terminala również status "NETTO",  to napis "NETTO" pojawi się obok wartości masy na wydruku. Sterownik bufora wydruku wyposażony jest w układ RTC – zegar czasu rzeczywistego – w którym przechowywana jest aktualna data oraz godzina. Wartości te pojawiają się zawsze na kwicie wydruku. Czas oraz datę można ustawiać za pomocą odpowiedniego oprogramowania, podłączając urządzenie do komputera poprzez kabel szeregowy z tzw. przeplotem. Podłączenie do komputera odbywa się poprzez męskie złącze DB9, umieszczone obok przycisku drukowania – należy uprzednio odłączyć drukarkę paragonową z tego złącza.

Podłączenia bufora MBW-AT128/UK do systemu wagowego

______________________________________________________________________________________________________________

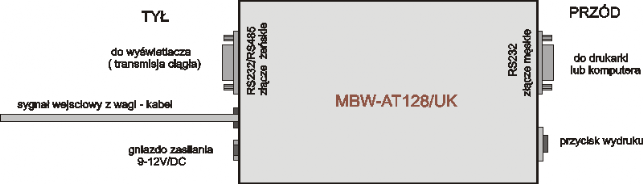

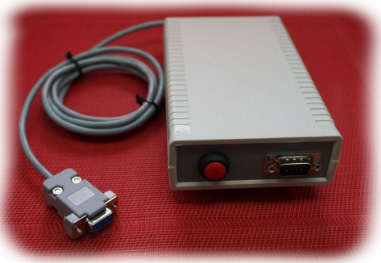

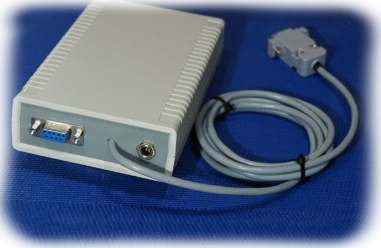

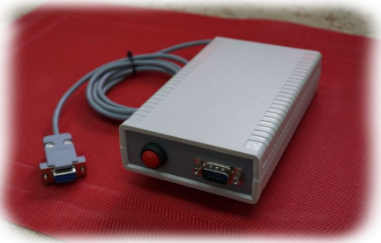

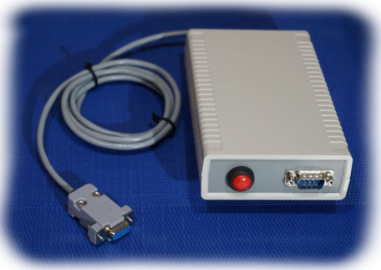

Na przednim panelu zamontowany został przycisk wydruku oraz męskie zzłącze DB9 służące do podłaczenia drukarki paragonowej lub alternatywnie do komputera w celu konfiguracji urządzenia. Z tyłu zaś umieszczone  zostało gniazdo zasilania oraz żeńskie złącze  DB9 służącze do podłączenia zewnętrznego wyświetlacza wagowego lub komputera. Wyprowadzony sygnał na tym złączu jest zarówno w standardzie RS232 jak i  RS485.  Na tylnej ściance wyprowadzony jest również przewód wychodzący poprzez gumową dławicę, którym doprowadzony jest sygnał wejściowy z procesora wagowego (terminala) – standard sygnału RS232. Poniżej na rys. przedstawiony został schematyczny opis podłączenia urządzeń zewnętrznych do bufora.
