Sterownik świateł i szlabanów - UK-SYSTEM

Sterownik świateł jest mikroprocesorowym sterownikiem umożliwiającym sterowanie do 4 sygnalizatorów świetlnych oraz 2 szlabanów z komputerowego programu obsługi wag samochodowych. Każda zmiana świecenia świateł lub otwarcie i zamknięcie szlabanów sterowana jest z programu komputerowego poprzez interfejs RS232C z komputera. Jednocześnie sterownik dokonuje konwersji sygnału na standard RS485 i umożliwia przekazanie sygnałów sterujących z komputera do wyświetlaczy wagowych oraz zwrotne przekazanie sygnałów z czytników kart zbliżeniowych do komputera. Sterownik podłączony jest do komputera za pomocą jednego portu szeregowego COM, umożliwiając jednocześnie sterowanie wszystkimi wyszczególnionymi powyżej elementami. Jest bardzo praktyczny i w znakomity sposób ułatwia podłączenie całego systemu ważenia w przypadku ustawionej pełnej automatyki obsługi na wadze.

Ważenie automatyczne odbywa się bez ingerencji operatora. Kierowca ważonego pojazdu przed wjazdem na wagę zbliża kartę kodową samochodu do czytnika umieszczonego przy wjeździe na wagę. Powoduje to zarejestrowanie numeru rejestracyjnego pojazdu, nazwy klienta i ewentualnie nazwiska kierowcy dla potrzeb ważenia. System po rozpoznaniu karty wyświetli na zewnętrznym wyświetlaczu wagowym numer rejestracyjny oraz zapali zielone światło na sygnalizatorze wjazdowym oraz podniesie szlaban wjazdowy. Po wjeździe na wagę i ustabilizowaniu się wskazań wagi samoczynnie dokona się zatwierdzenie ważenia, po zakończeniu którego, zapali się zielone światło przy zjeździe z wagi i podniesie się szlaban zjazdowy.
Istnieje możliwość dostosowania naszego sterownika do sterowania dowolnym oprogramowaniem wagowym . W momencie zakupu  udostępniamy protokół transmisji (ramkę sygnału RS) który można zaimplementować do dowolnego oprogramowania lub układu automatyki przemysłowej.

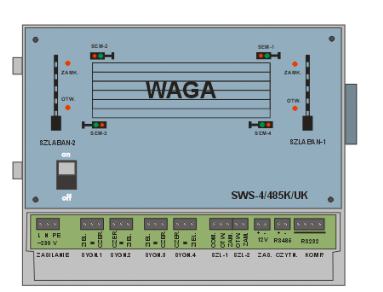

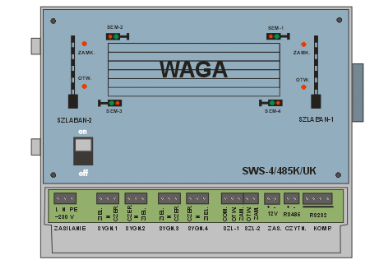

Panel zewnętrzny sterownika składa się z pola zawierającego diody LED sygnalizujące stan poszczególnych wyjść świateł i szlabanów. Na panelu czołowym znajduje się także wyłącznik zasilania sterownika.

UWAGA: wyłącznik nie wyłącza zasilania wyjść przekaźnikowych!!
Sterownik po podłączeniu nie wymaga żadnej obsługi manualnej.

Całe sterowanie odbywa się z komputera poprzez port COM.

PODŁĄCZENIE DO SYSTEMU WAGOWEGO :

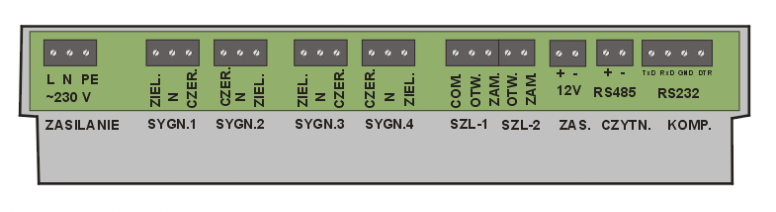

Sterownik posiada w dolnej części listwę zaciskową, do której podłącza się kable odpowiednio wg załączonego opisu na listwie.
