wyświetlacz wagowy WWL-070P/5/ST-32

OFERTA > WAGI - Akcesoria > Wyswietlacze_wagowe

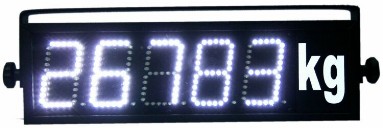

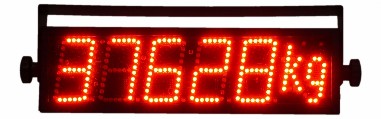

Wyświetlacz wagowy 7-segmentowy WWL-070P/5/ST32-7
____________________________________________________________________________


Wyświetlacze nasze mogą być podłączone do terminala wagowego za pomocą magistrali szeregowej RS232, RS485, pętli prądowej lub napięciowej. W przypadku podłączenia wyświetlacza za pomocą magistrali cyfrowej (RS232, RS485) możliwe jest obsługiwanie odczytów z większością terminali wagowych dostępnych  na  rynku...  ZOBACZ  LISTĘ  MIERNIKÓW  WAGOWYCH
z którymi  współpracują wszystkie wyświetlacze przez nas produkowane.

W przypadku ustawienia urządzenia do pracy z sygnałami analogowymi, konieczna jest kalibracja dopasowująca wskazania do konkretnego urządzenia. Kalibracja przeprowadzana jest przez użytkownika/instalatora w momencie, kiedy wyświetlacz jest już podłączony do systemu wagowego. Czynności jakie należy przeprowadzić w celu prawidłowej kalibracji opisane są w rozdziale KALIBRACJA WEJŚĆ ANALOGOWYCH. Wyświetlacz może być dostarczony do klienta w wersji prekonfigurowanej, zgodnie z życzeniem klienta.

Wyświetlacz WWL-070P/5/ST32-7  może być wyposażony w opcjonalne moduły rozszerzające jego funkcjonalność
• Wyświetlanie zdefiniowanego przez użytkownika tekstu (przy bezczynności)
• Wyświetlanie godziny i daty (przy bezczynności)
• Wyświetlanie temperatury zewnętrznej (przy bezczynności)
• Automatyczne dostosowywanie jasności świecenia do panujących na zewnątrz warunków oświetlenia.
• Miganie wyświetlacza po przekroczeniu zdefiniowanej wcześniej wagi. (Wskaźnik limitu masy)
• Zdefiniowanie własnego tekstu powitalnego po włączeniu wyświetlacza (max 5 znaków)
• Moduł wejść analogowyc

Sterownik mikroprocesorowy zastosowany w wyświetlaczu jest nowoczesnym modułem elektronicznym mogącym współpracować z wieloma zewnętrznym czujnikami , rodzajami interfejsów sterowania zewnętrznego oraz posiada szerokie możliwości konfiguracji dedykowanej dla konkretnego rodzaju zastosowania. Poniżej na ilustracji zostały zobrazowane możliwości współpracy sterownika z urządzeniami zewnetrznymi oraz opisane posczególne gniazda wyprowadzone na zewnątrz urzadzenia:

DANE TECHNICZNE  WYŚWIETLACZA  WWL-070P/5/ST32-7

Napięcie zasilania

12V DC

Maksymalny pobór prądu

msx. 1,2A

Kolor wyświetlanych znaków
podstawowy - czerwony
jako opcja :  zielony , żółty , biały , niebieski

Ilość wyświetlanych znaków

 5 +1/2

czytelność wskazań

ok. 30m

Sposób połaczenia z
 terminalem wagowym
szeregowe porty:  RS232  i  RS485
analog : pętla prądowa :  0-20mA i 4-20mA
pętla napięciowa :  0-10V
Jasność zastosowanych diod  ok.  1200mcd
Konfiguracja wyświetlacza z klawiatury lokalnej na sterowniku , pilota serwisowego lub  za pomocą dedykowanego oprogramowania konfiguracyjnego
Zakres temperatury pracy
 od-25 *C do 70*C
Wymiary pola odczytu
280x70 mm
Wymiary zewnętrzne
360x100x60 mm

Masa

ok.  2000g


Tryby pracy wyświetlacza   WWL-070P/5/ST32-7

___________________________________________________________________________


W zależności od konfiguracji oraz różnych opcji wykonania wyświetlacz wagowy
WWL-070P/5//ST32-7 może w okresie tzw bezczynności (braku komunikacji z
wagą lub dla wskazań wagi = 0 ) "przechodzić" w następujące tryby wyświetlania :



     <<<  wyświetlanie czasu


      wyświetlanie daty  >>>


     <<<  wyświetlanie temp.


    wyświetlanie tekstu  >>>



<<<  Wyświetlacz posiada również opcję ustawiania regulacjji jasności świecenia w sposób automatyczny - realizowana poprzez odpowiedniu czujnik oświetlenia lub regulacje ręczną ustawianą z pilota lub klawiatury lokalnej .....



Podłączenie i uruchomienie wyświetlacza ...

___________________________________________________________________________


Wyświetlacz standardowo dostarczany jest z wyprowadzonym czterożyłowym przewodem. Zaraz po włączeniu urządzenie wykonuje  test wszystkich  cyfr  po czym "przywita się"  odczytanymi z wewnętrznej pamięci swoimi ustawieniami wyświetlając kolejno :
         (jeśli jest zaprogramowana)
  reklamę powitalną (intro)          rodzaj terminala wagowego            prędkość transmisji


<<<
 Po czym jeśli został prawidłowo skonfigurowany i podłaczony do odpowiedniego termiinala wagowego , przechodzi do wyświetlania wskazań z wagi...


Sterowanie bezprzewodowe wyświetlaczami WWL-XXX/5/ST32-7

___________________________________________________________________________


Wszystkie nasze wyświetlacze wagowe mogą być opcjionalnie sterowane bezprzewodowo poprzez różnego rodzaju modemy radiowe z naszej oferty handlowej. Posiadamy różnego rodzaju bezprzewodowe modemy radiowe pracujące w paśmie radiowym 433 MHz, 868MHz i 2,4GHz - BLUETOOTH . W zależności od wersji modem może być wyposażony w interfejs RS-232, RS-485 lub USB umożliwiając tym samym bezpośrednie podłączenie do cyfrowych urządzeń elektronicznych korzystających ze standardowych rozwiązań transmisji szeregowej typu UART.  Modemy bezprzewodowe znajdują szerokie zastosowanie w miejscach gdzie praktycznie niemożliwe lub bardzo utrudnione jest poprowadzenie okablowania lini sterowniczej.



Radiomodemy mogą służyć do podłączenia :


  • wagi z wyświetlaczem lwagowym
  • wagi z komputerem (program wagowy)
  • wagi z centralkami świateł, szlabanów itp.

_____________________________________________________________________________
Aplikacja do konfiguracji wyświetlaczy wagowych  WWL-XXX/5/ST32-7

Na obrazkach poniżej zamieszczamy zrzuty ekranowe  dedykowanej aplikacji  służącej  konfiguracji wyświetlaczy wagowych . Poszczególne okna przedstawiają zarówno sam interfejs sterowania aplikacją jak i elementy konfiguracji dostosowjące program do sterownika, rodzaju wyświetlacza i jego opcji.


UWAGA  !!!

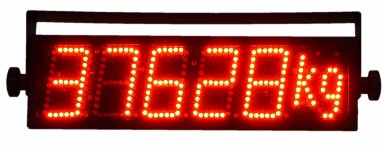

Wyświetlacz dostarczany jest wraz z impulsowym zasilaczem oraz specjalnym uchwytem widocznym na zdjęciach, umożliwiającym montaż wyświetlacza  pod różnym kąttem do ściany sufitu itd. Jako opcjonalne wyposażenie posiadamy do tych wyświetlaczy specjalne daszki pełniące rolę uchwytu i chroniące urządzenie przed opadami atmosferycznymi.

   WWL-070P/5/ST32-7

Film z pracy wyświetlacza - w przygotowaniu !!!

  Pobierz instrukcję WWL-XXXP/5/ST32-7 - pdf

  Pobierz program konfigurującyjny - zip
