wyświetlacz wagowy WWL-038/G229/UK

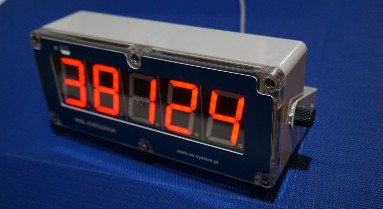

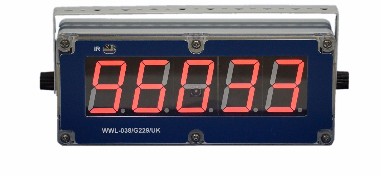

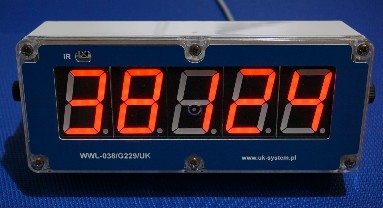

Wyświetlacz wagowy 7-segmentowy WWL-038/G229/UK

____________________________________________________________________________

Wyświetlacze nasze mogą być podłączone do terminala wagowego za pomocą magistrali szeregowej RS232, RS485, pętli prądowej lub napięciowej. W przypadku podłączenia wyświetlacza za pomocą magistrali cyfrowej (RS232, RS485) możliwe jest obsługiwanie odczytów z większością terminali wagowych dostępnych na rynku... ZOBACZ LISTĘ MIERNIKÓW WAGOWYCH

z którymi współpracują wszystkie wyświetlacze przez nas produkowane.

W przypadku ustawienia urządzenia do pracy z sygnałami analogowymi, konieczna jest kalibracja dopasowująca wskazania do konkretnego urządzenia. Kalibracja przeprowadzana jest przez użytkownika/instalatora w momencie, kiedy wyświetlacz jest już podłączony do systemu wagowego. Czynności jakie należy przeprowadzić w celu prawidłowej kalibracji opisane są w rozdziale KALIBRACJA WEJŚĆ ANALOGOWYCH. Wyświetlacz może być dostarczony do klienta w wersji prekonfigurowanej, zgodnie z życzeniem klienta.

Wyświetlacz WWL-038/G229/UK może być wyposażony w opcjonalne moduły rozszerzające jego funkcjonalność

• Wyświetlanie zdefiniowanego przez użytkownika tekstu (przy bezczynności)

• Wyświetlanie godziny i daty (przy bezczynności)

• Wyświetlanie temperatury zewnętrznej (przy bezczynności)

• Automatyczne dostosowywanie jasności świecenia do panujących na zewnątrz warunków oświetlenia.

• Miganie wyświetlacza po przekroczeniu zdefiniowanej wcześniej wagi. (Wskaźnik limitu masy)

• Zdefiniowanie własnego tekstu powitalnego po włączeniu wyświetlacza (max 5 znaków)

• Moduł wejść analogowyc

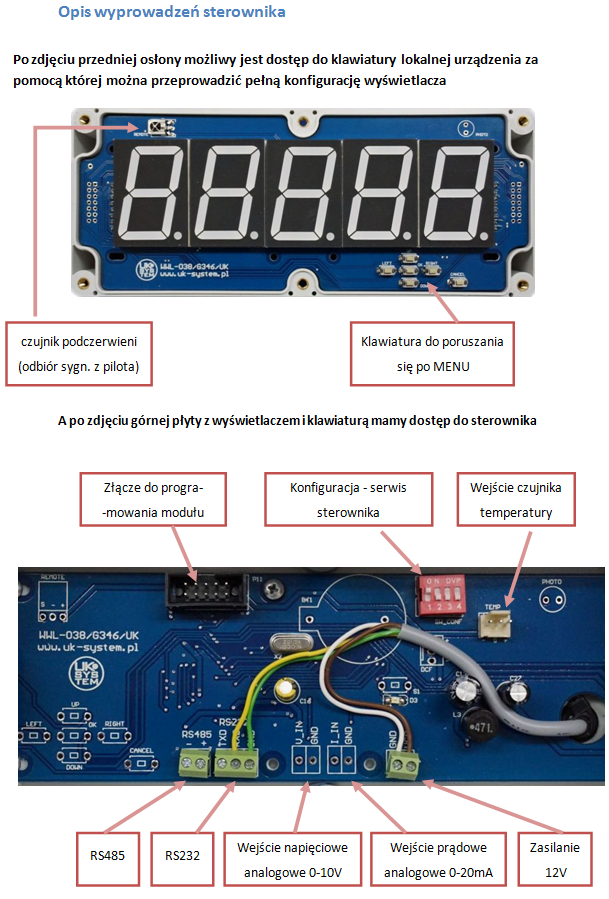

Sterownik mikroprocesorowy zastosowany w wyświetlaczu jest nowoczesnym modułem elektronicznym mogącym współpracować z wieloma zewnętrznym czujnikami , rodzajami interfejsów sterowania zewnętrznego oraz posiada szerokie możliwości konfiguracji dedykowanej dla konkretnego rodzaju zastosowania. Poniżej na ilustracji zostały zobrazowane możliwości współpracy sterownika z urządzeniami zewnetrznymi oraz opisane posczególne gniazda wyprowadzone na zewnątrz urzadzenia:

DANE TECHNICZNE WYŚWIETLACZA WWL-038/G229/UK
Napięcie zasilania	12V DC
Maksymalny pobór prądu	max. 1,0A
Kolor wyświetlanych znaków	podstawowy - czerwony jako opcja : zielony , żółty , biały , niebieski
Ilość wyświetlanych znaków	5
czytelność wskazań	ok. 15m
Sposób połaczenia z terminalem wagowym	szeregowe porty: RS232 i RS485 analog : pętla prądowa : 0-20mA i 4-20mA pętla napięciowa : 0-10V
Jasność zastosowanych wyświetlaczy 7-segm	ok. 30mcd
Konfiguracja wyświetlacza	z klawiatury lokalnej na sterowniku , pilota serwisowego lub za pomocą dedykowanego oprogramowania konfiguracyjnego
Zakres temperatury pracy	*od-25 C do 70C*
Wymiary pola odczytu	156x44 mm
Wymiary zewnętrzne	195x80x55 mm
Masa	ok. 500g

Tryby pracy wyświetlacza WWL-038/G229/UK

___________________________________________________________________________

W zależności od konfiguracji oraz różnych opcji wykonania wyświetlacz wagowy

WWL-038/G229/UK może w okresie tzw bezczynności (braku komunikacji z wagą

lub dla wskazań wagi = 0 ) "przechodzić" w następujące tryby wyświetlania :

<<< wyświetlanie czasu

wyświetlanie daty >>>

<<< wyświetlanie temp.

wyświetlanie tekstu >>>

<<< Wyświetlacz posiada również opcję ustawiania regulacjji jasności świecenia w sposób automatyczny - realizowana poprzez odpowiedniu czujnik oświetlenia lub regulacje ręczną ustawianą z pilota lub klawiatury lokalnej .....

Podłączenie i uruchomienie wyświetlacza ...

___________________________________________________________________________

Wyświetlacz standardowo dostarczany jest z wyprowadzonym czterożyłowym przewodem. Zaraz po włączeniu urządzenie wykonuje test wszystkich cyfr po czym "przywita się" odczytanymi z wewnętrznej pamięci swoimi ustawieniami wyświetlając kolejno :

(jeśli jest zaprogramowana)

reklamę powitalną (intro) rodzaj terminala wagowego prędkość transmisji

<<< Po czym jeśli został prawidłowo skonfigurowany i podłaczony do odpowiedniego termiinala wagowego , przechodzi do wyświetlania wskazań z wagi...

Sterowanie bezprzewodowe wyświetlaczami WWL-XXX/5/ST32-7

___________________________________________________________________________

Wszystkie nasze wyświetlacze wagowe mogą być opcjionalnie sterowane bezprzewodowo poprzez różnego rodzaju modemy radiowe z naszej oferty handlowej. Posiadamy różnego rodzaju bezprzewodowe modemy radiowe pracujące w paśmie radiowym 433 MHz, 868MHz i 2,4GHz - BLUETOOTH . W zależności od wersji modem może być wyposażony w interfejs RS-232, RS-485 lub USB umożliwiając tym samym bezpośrednie podłączenie do cyfrowych urządzeń elektronicznych korzystających ze standardowych rozwiązań transmisji szeregowej typu UART. Modemy bezprzewodowe znajdują szerokie zastosowanie w miejscach gdzie praktycznie niemożliwe lub bardzo utrudnione jest poprowadzenie okablowania lini sterowniczej.

Radiomodemy mogą służyć do podłączenia :

wagi z wyświetlaczem lwagowym
wagi z komputerem (program wagowy)
wagi z centralkami świateł, szlabanów itp.

_____________________________________________________________________________

Aplikacja do konfiguracji wyświetlaczy wagowych WWL-XXX/5/ST32-7

Na obrazkach poniżej zamieszczamy zrzuty ekranowe dedykowanej aplikacji służącej konfiguracji wyświetlaczy wagowych . Poszczególne okna przedstawiają zarówno sam interfejs sterowania aplikacją jak i elementy konfiguracji dostosowjące program do sterownika, rodzaju wyświetlacza i jego opcji.
