wyświetlacz wagowy WWL-230/5/ST32-7
OFERTA > WAGI - Akcesoria > Wyswietlacze_wagowe

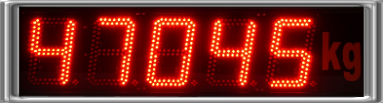

Wyświetlacz wagowy 7-segmentowy WWL-230/5/ST32-7 i WWL-300/5/ST32-7
____________________________________________________________________________
Wyświetlacze nasze mogą być podłączone do terminala wagowego za pomocą magistrali szeregowej RS232, RS485, pętli prądowej lub napięciowej. W przypadku podłączenia wyświetlacza za pomocą magistrali cyfrowej (RS232, RS485) możliwe jest obsługiwanie odczytów z większością terminali wagowych dostępnych na rynku... ZOBACZ LISTĘ MIERNIKÓW WAGOWYCH
z którymi współpracują wszystkie wyświetlacze przez nas produkowane.
W przypadku ustawienia urządzenia do pracy z sygnałami analogowymi, konieczna jest kalibracja dopasowująca wskazania do konkretnego urządzenia. Kalibracja przeprowadzana jest przez użytkownika/instalatora w momencie, kiedy wyświetlacz jest już podłączony do systemu wagowego. Czynności jakie należy przeprowadzić w celu prawidłowej kalibracji opisane są w rozdziale KALIBRACJA WEJŚĆ ANALOGOWYCH. Wyświetlacz może być dostarczony do klienta w wersji prekonfigurowanej, zgodnie z życzeniem klienta.
Wyświetlacze WWL-230/5/ST32-7 oraz WWL-300/5/ST32-7 mogą być wyposażone w opcjonalne moduły rozszerzające ich funkcjonalność:
• Wyświetlanie zdefiniowanego przez użytkownika tekstu (przy bezczynności)
• Wyświetlanie godziny i daty (przy bezczynności)
• Wyświetlanie temperatury zewnętrznej (przy bezczynności)
• Automatyczne dostosowywanie jasności świecenia do panujących na zewnątrz warunków oświetlenia.
• Miganie wyświetlacza po przekroczeniu zdefiniowanej wcześniej wagi. (Wskaźnik limitu masy)
• Zdefiniowanie własnego tekstu powitalnego po włączeniu wyświetlacza (max 5 znaków)
• Moduł wejść analogowyc

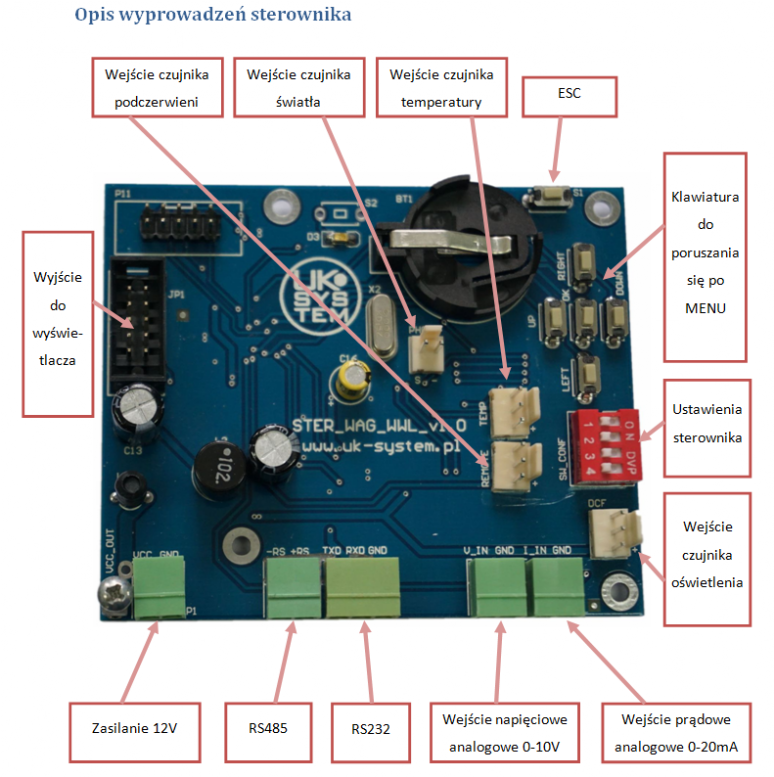

Sterownik mikroprocesorowy zastosowany w wyświetlaczu jest nowoczesnym modułem elektronicznym mogącym współpracować z wieloma zewnętrznym czujnikami , rodzajami interfejsów sterowania zewnętrznego oraz posiada szerokie możliwości konfiguracji dedykowanej dla konkretnego rodzaju zastosowania. Poniżej na ilustracji zostały zobrazowane możliwości współpracy sterownika z urządzeniami zewnetrznymi oraz opisane posczególne gniazda wyprowadzone na zewnątrz urzadzenia:
DANE TECHNICZNE | WWL-230/5/ST32-7 WWL-300/5/ST32-7 | |
Napięcie zasilania | 15 VDC (opcja 230V AC) | 15 VDC (opcja 230V AC) |
Maksymalny pobór prądu | max. 4A | max. 5 A |
| Kolor wyświetlanych znaków | podstawowy - czerwony jako opcja : zielony , żółty , biały | podstawowy - czerwony jako opcja : zielony , żółty , biały |
element wyświetlający | cyfra zbudowana z 220 diod LED | cyfra zbudowana z 262 diod LED |
Ilość wyświetlanych znaków | 5 | 5 |
czytelność wskazań | ok. 120m | ok. 170m |
| Sposób połaczenia z terminalem wagowym | szeregowe porty: RS232 i RS485 analog : pętla prądowa : 0-20mA i 4-20mA pętla napięciowa : 0-10V | szeregowe porty: RS232 i RS485 analog : pętla prądowa : 0-20mA i 4-20mA pętla napięciowa : 0-10V |
| Jasność zastosowanych diod | ok. 1200mcd | ok. 1200mcd |
| Konfiguracja wyświetlacza | z klawiatury lokalnej na sterowniku , pilota serwisowego lub za pomocą dedykowanego oprogramowania konfiguracyjnego | z klawiatury lokalnej na sterowniku , pilota serwisowego lub za pomocą dedykowanego oprogramowania konfiguracyjnego |
| Zakres temperatury pracy | od-25 *C do 70*C | od-25 *C do 70*C |
| Wymiary pola odczytu | 1060x270 mm | 1150x310 mm |
Wymiary zewnętrzne | 1200x295x60 mm | 1300x345x60 mm |
Masa | ok. 15 kg | ok. 20 kg |
Tryby pracy wyświetlaczy WWL-230/5/ST32-7 i WWL-300/5/ST32-7
___________________________________________________________________________
W zależności od konfiguracji oraz różnych opcji wykonania wyświetlacz wagowy
WWL-XXX/5//ST32-7 może w okresie tzw bezczynności (braku komunikacji z
wagą lub dla wskazań wagi = 0 ) "przechodzić" w następujące tryby wyświetlania :
<<< wyświetlanie czasu
wyświetlanie daty >>>
<<< wyświetlanie temp.
wyświetlanie tekstu >>>
<<< Wyświetlacz posiada również opcję ustawiania regulacjji jasności świecenia w sposób automatyczny - realizowana poprzez odpowiedniu czujnik oświetlenia lub regulacje ręczną ustawianą z pilota lub klawiatury lokalnej .....
Podłączenie i uruchomienie wyświetlacza ...
___________________________________________________________________________

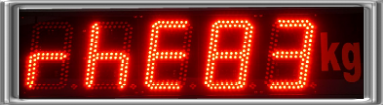

Wyświetlacz standardowo dostarczany jest z wyprowadzonym czterożyłowym przewodem. Zaraz po włączeniu urządzenie wykonuje test wszystkich cyfr po czym "przywita się" odczytanymi z wewnętrznej pamięci swoimi ustawieniami wyświetlając kolejno :
(jeśli jest zaprogramowana)
reklamę powitalną (intro) rodzaj terminala wagowego prędkość transmisji
Sterowanie bezprzewodowe wyświetlaczami WWL-XXX/5/ST32-7
___________________________________________________________________________

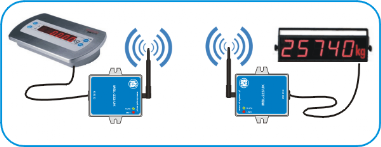

Wszystkie nasze wyświetlacze wagowe mogą być opcjionalnie sterowane bezprzewodowo poprzez różnego rodzaju modemy radiowe z naszej oferty handlowej. Posiadamy różnego rodzaju bezprzewodowe modemy radiowe pracujące w paśmie radiowym 433 MHz, 868MHz i 2,4GHz - BLUETOOTH . W zależności od wersji modem może być wyposażony w interfejs RS-232, RS-485 lub USB umożliwiając tym samym bezpośrednie podłączenie do cyfrowych urządzeń elektronicznych korzystających ze standardowych rozwiązań transmisji szeregowej typu UART. Modemy bezprzewodowe znajdują szerokie zastosowanie w miejscach gdzie praktycznie niemożliwe lub bardzo utrudnione jest poprowadzenie okablowania lini sterowniczej.

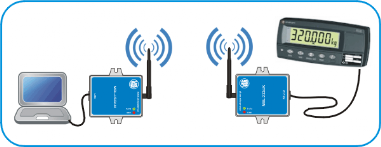

Radiomodemy mogą służyć do podłączenia :
- wagi z wyświetlaczem lwagowym
- wagi z komputerem (program wagowy)
- wagi z centralkami świateł, szlabanów itp.
_____________________________________________________________________________
Aplikacja do konfiguracji wyświetlaczy wagowych WWL-XXX/5/ST32-7

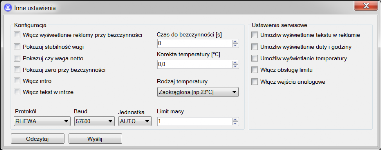

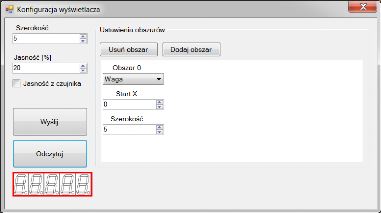

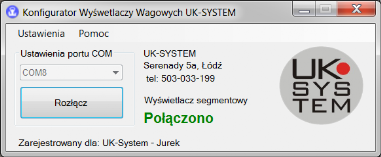

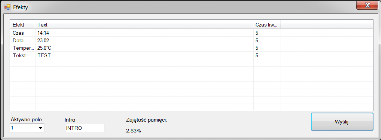

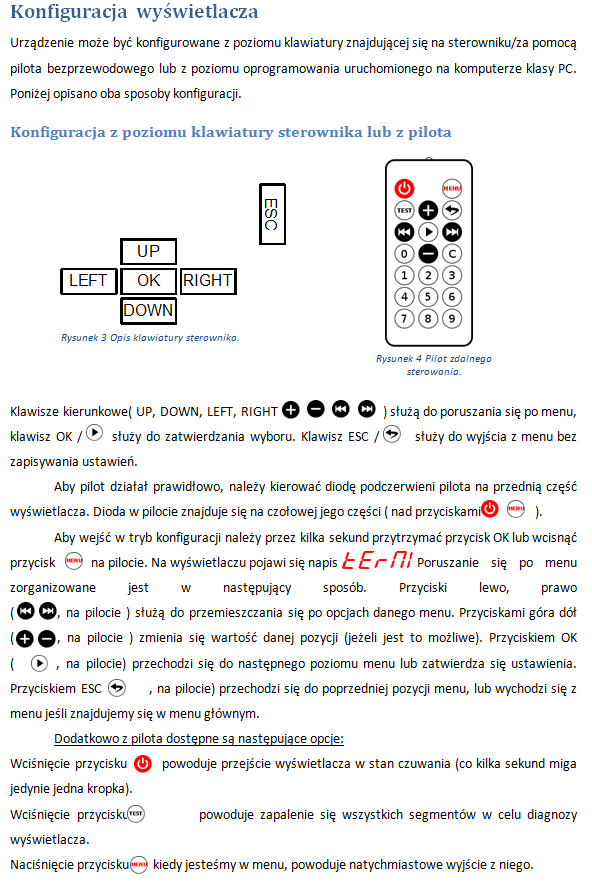

Na obrazkach poniżej zamieszczamy zrzuty ekranowe dedykowanej aplikacji służącej konfiguracji wyświetlaczy wagowych . Poszczególne okna przedstawiają zarówno sam interfejs sterowania aplikacją jak i elementy konfiguracji dostosowjące program do sterownika, rodzaju wyświetlacza i jego opcji.
UWAGA !!!
Wyświetlacz dostarczany jest wraz z impulsowym zasilaczem oraz specjalnym uchwytem umożliwiającym mocowanie wyświetlacza do ściany..
WWL-230/5/ST32-7
WWL-300/5/ST32-7
 | Pobierz instrukcję WWL-XXX/5/ST32-7 - pdf |
