KONWERTERY ETHERNET - SERIAL RS232
Konwertery - serwery ETHERNET - RS232 serii ETH-UKW232xxx
____________________________________________________________________________

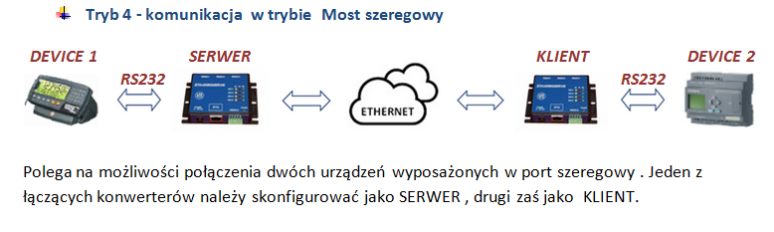

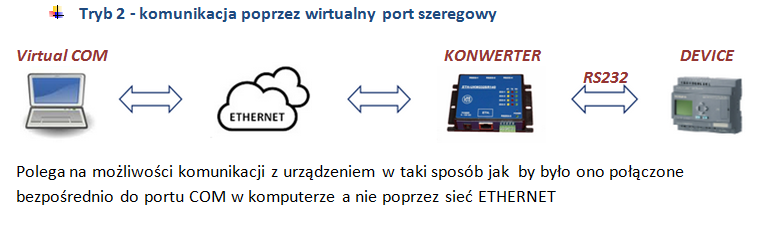

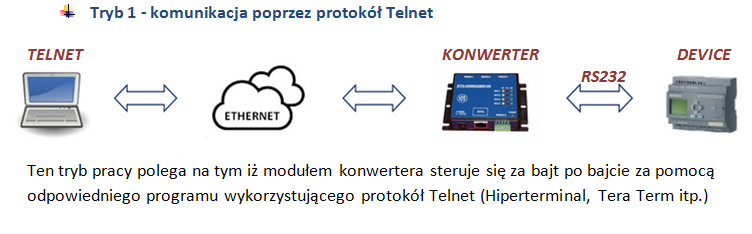

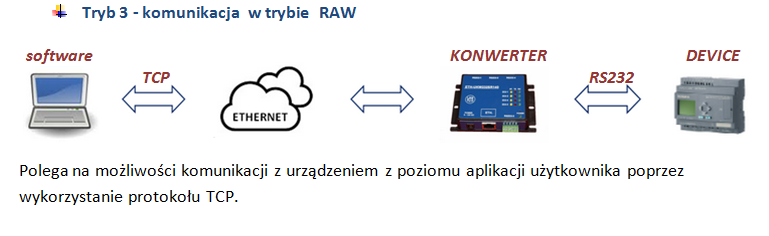

Konwertery - serwery portów szeregowych umożliwiają dostęp do portów szeregowych przez sieć Ethernet. Znajdują szerokie zastosowanie w aplikacjach, które wymagają szybkiej i niezawodnej integracji transmisji szeregowej RS-232 z siecią Ethernet. Oferowane przez nas konwertery posiadają (w zależności od modelu), jeden dwa lub 4cztery pełne porty UART w standardzie RS232. Dzięki dostępnemu sterownikowi wirtualnego portu, konwertery mogą być obsługiwane jako zwyczajne porty COM na komputerze PC lub innych sterownikach wyposażonych w port szeregowy. Mogą one pracować w kilku trybach, zależnie od potrzeb aplikacji - jako TCP Client/Server oraz UDP Client/Server oraz jako Ethernet Modem, oraz w tzw. Pair-Connection Mode, umożliwiający połączenie dwóch dowolnych urządzeń z RS-232 poprzez sieć Ethernet. Poniżej przykłady różnych trybów pracy naszych konwerterów
Każdy z oferowanych przez nas konwerterów wyposażony jest w jeden port Ethernet 10/100Mbit wyprowadzony na złączu RJ45 oraz - w zależnosci od wersji wykonania - jeden , dwa lub cztery niezależne porty szeregowe RS232 . Każdy z portów szeregowych wyprowadzony jest niezależnie na zewnątrz obudowy RXD i TXD wraz z sygnałami do sprzetowej kontroli transmisji danych: RTS i CTS . Zastosowane gniazdo złącza Ethernet wyposażone jest w dwie diody monitorujące stan tego połączenia a na obudowie konwertera również zastosowano po trzy diody dla każdego z portów szeregowych wskazujące stan tego portu (otwarty/zamknięty , nadawanie , odbiór).
- autodetekcja 10/100 Mbps Ethernet
- automatyczne odzyskiwanie połączenia z siecią
- protokoły ARP, IP, DHCP, UDP, Telnet,TCP, DNS, ICMP, PPPoE
- unikatowy adres MAC
- TCP Server, TCP Client, UDP, Real COM, Pair Connection, Ethernet Modem
- SNMP MIB-II do zarządzania siecią

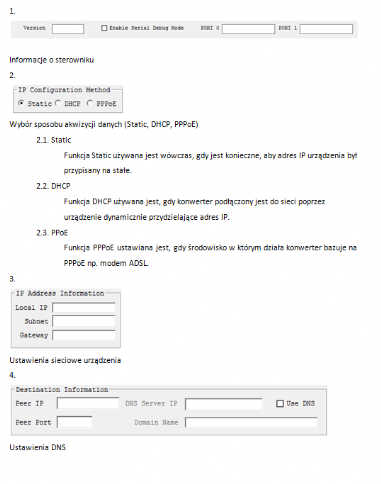

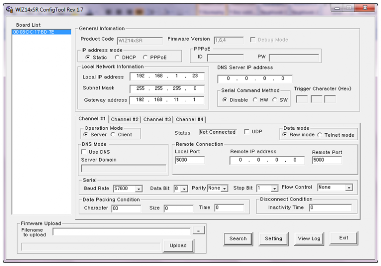

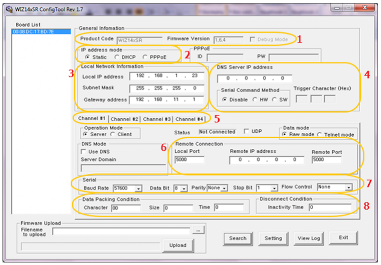

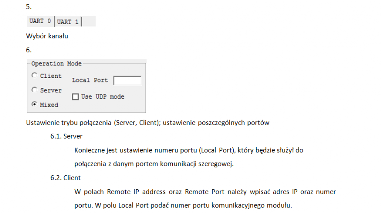

- konfiguracja przez konsolę web, telnet, serial lub oprogramowanie konfiguracyjne
- aktualizacja oprogramowania poprzez Ethernet
- sterowniki do Windows XP/2003/Vista/2008/7/8 x86/x64
- zakres pracy w temp. -25 do +75°C
- Prędkość transmisji - 600/1200/2400/4800/9600/19200/38400/57600/115200 b/s.
- Standard komunikacji Ethernet 10/100 - RS232
- Wymiary obudowy : 83x69x27mm (z podstawą 105x69x27mm)
- waga : ok. 0,1kg
______________________________________________________________________________________________________________

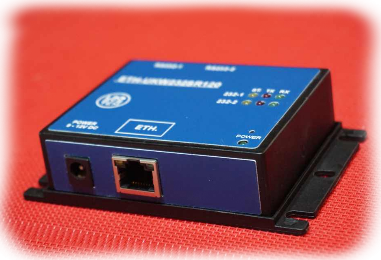

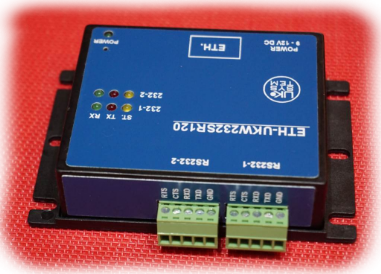

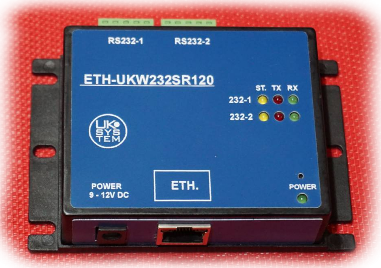

Konwertery ETH-UKW232SR120 ( z 2 portami szeregowymi RS232)
______________________________________________________________________________________________________________

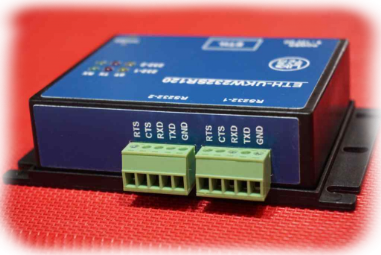

Konwerter ETH-UKW232SR120 umożliwia podłączenie do sieci Ethernet dwóch różnych urzadzeń wyposażonych w porty transmisji szeregowej RS232. Konwerter wyposażony jest w jeden port Ethernet 10/100Mbit wyprowadzony na złączu RJ45 oraz dwa niezależne porty szeregowe RS232 . Każdy z portów szeregowych wyprowadzony jest niezależnie na zewnątrz obudowy poprzez rozłączalne złącza ARK-5PIN w rastrze 3,5mm . Wyprowadzone sygnały to RXD, TXD, RTS, CTS oraz GND . ETH-UKW232SR120 umożliwia podłączenie do do sieci Ethernet dwóch urządzeń wyposażonych w szeregowy port RS232 z wykorzystaniem jednego z 4 trybów komunikacji opisywanych i zobrazowanych graficznie wcześniej w ogólnym opisie konfiguracji konwerterów. Zastosowane gniazdo złącza Ethernet wyposażone jest w dwie diody monitorujące stan tego połączenia a na obudowie konwertera również zastosowano po trzy diody dla każdego z portów szeregowych wskazujące stan tego portu (otwarty/zamknięty , nadawanie , odbiór).

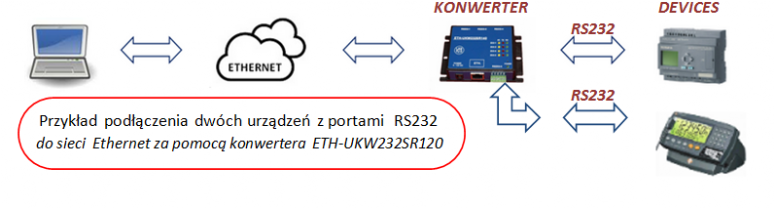

Poniżej na rys. przedstawiamy w sposób graficzny przykładowy sposób podłączenia dwóch urządzeń do sieci Ethernet za pomocą konwertera ETH-UKW232SR120.
DANE TECHNICZNE KONWERTERÓW ETH-UKW232SR120 | |
Napięcie zasilania | 5-24V DC |
Pobór mocy | ok. 1W |
| Moduł komunikacyjny | kontroler W5300 |
Zakres temperatury pracy | od-25 *C do 70*C |
Prędkość transmisji danych | 600/1200/2400/4800/9600/19200/ 38400/57600/115200 b/s. |
Standardy komunikacji | Ethernet 10/100 Mbit z autodetekcją - Transmisja szeregowa 2x UART (RS232) |
| Tryb pracy | TCP Server, TCP Client, UDP, Real COM, Pair Connection, Ethernet Modem |
| obsługiwane protokoły | ARP, IP, DHCP, UDP, Telnet,TCP, DNS, ICMP, PPPoE |
| inne | aktualizacja oprogramowania poprzez Ethernet |
| Konfiguracja modułu | konfiguracja przez konsolę web, telnet, serial lub dedykowane oprogramowanie konfiguracyjne |
| Gniazdo zasilania | osiowe gniazdo DC meskie 5,5/2,1mm |
| Obudowa | Materiał: ABS kolor czarny, |
| Wymiary obudowy | 83x69x27mm (z podstawą 105x69x27mm) |
Masa | ok. 0,1kg |
 | |

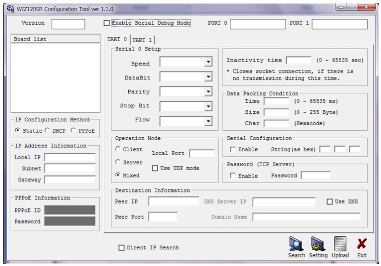

 | Program do konfiguracji konwerterów zip |
| Dokumentacja Konwertera ETH-UKW232SR120 |
______________________________________________________________________________________________________________

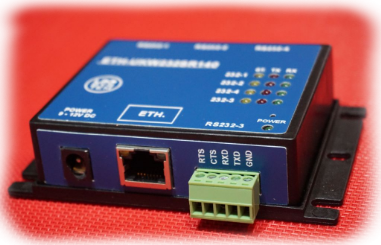

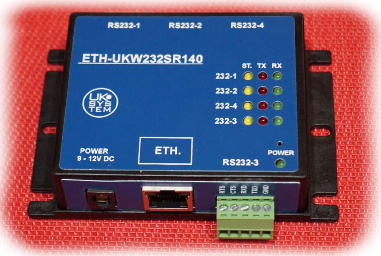

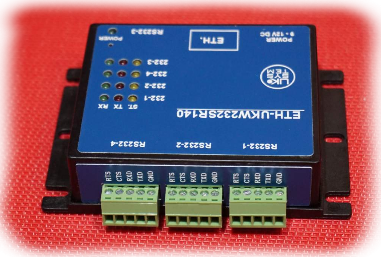

Konwertery ETH-UKW232SR140 ( z 4 portami szeregowymi RS232)
______________________________________________________________________________________________________________

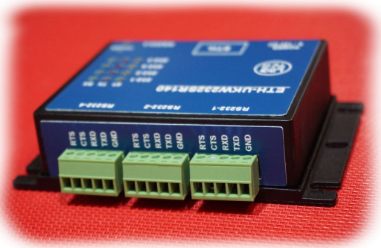

Konwerter ETH-UKW232SR140 umożliwia podłączenie do sieci Ethernet czterech różnych urzadzeń wyposażonych w porty transmisji szeregowej RS232. Konwerter wyposażony jest w jeden port Ethernet 10/100Mbit wyprowadzony na złączu RJ45 oraz cztery niezależne porty szeregowe RS232 . Każdy z portów szeregowych wyprowadzony jest na zewnątrz obudowy poprzez rozłączalne złącza ARK-5PIN w rastrze 3,5mm . Wyprowadzone sygnały to RXD, TXD, RTS, CTS oraz GND . ETH-UKW232SR140 umożliwia podłączenie do do sieci Ethernet czterech urządzeń wyposażonych w szeregowy port RS232 z wykorzystaniem jednego z 4 trybów komunikacji opisywanych i zobrazowanych graficznie wcześniej w ogólnym opisie konfiguracji konwerterów. Zastosowane gniazdo złącza Ethernet wyposażone jest w dwie diody monitorujące stan tego połączenia a na obudowie konwertera również zastosowano po trzy diody dla każdego z portów szeregowych wskazujące stan tego portu (otwarty/zamknięty , nadawanie , odbiór).

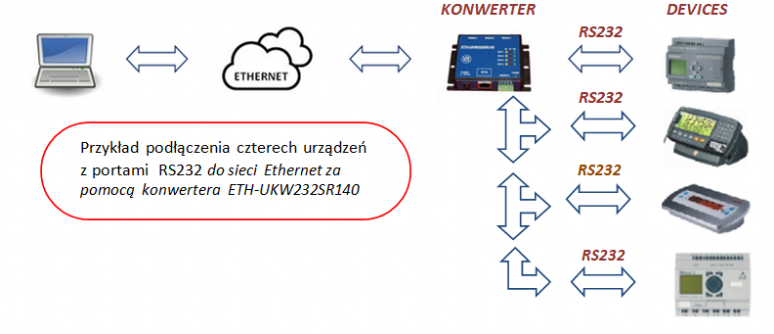

Poniżej na rys. przedstawiamy w sposób graficzny przykładowy sposób podłączenia czterech urządzeń do sieci Ethernet za pomocą konwertera ETH-UKW232SR140.
DANE TECHNICZNE KONWERTERÓW ETH-UKW232SR140 | |
Napięcie zasilania | 5-24V DC |
Pobór mocy | ok. 1W |
| Moduł komunikacyjny | kontroler W5300 |
Zakres temperatury pracy | od-25 *C do 70*C |
Prędkość transmisji danych | 600/1200/2400/4800/9600/19200/ 38400/57600/115200 b/s. |
Standardy komunikacji | Ethernet 10/100 Mbit z autodetekcją - Transmisja szeregowa 4 x UART (RS232) |
| Tryb pracy | TCP Server, TCP Client, UDP, Real COM, Pair Connection, Ethernet Modem |
| obsługiwane protokoły | ARP, IP, DHCP, UDP, Telnet,TCP, DNS, ICMP, PPPoE |
| inne | aktualizacja oprogramowania poprzez Ethernet |
| Konfiguracja modułu | konfiguracja przez konsolę web, telnet, serial lub dedykowane oprogramowanie konfiguracyjne |
| Gniazdo zasilania | osiowe gniazdo DC meskie 5,5/2,1mm |
| Obudowa | Materiał: ABS kolor czarny, |
| Wymiary obudowy | 83x69x27mm (z podstawą 105x69x27mm) |
Masa | ok. 0,1kg |
