WWP-41/5/UK
DANE TECHNICZNE :
Napięcie zasilania - AC 12V lub 220V/50Hz (w zależności od wykonania)
Pobór mocy - ok. 25VA
Rodzaj wyświetlacza - paski pikselowe 4,1" firmy FP-Electronics
Kolor świecenia - żółty
Ilość cyfr - 5 +1/2
Wymiary pola odczytu - 425 x 105
Wymiary obudowy - 520 x 130 x 100
Waga - ok. 5 kg
Sterowanie przewodowe - transmisja szeregowa standard RS232 , RS485 .

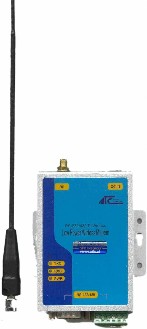

Sterowanie radiowe - opcjonalnie ( radiomodem 433Mhz ) NOWOŚĆ W OFERCIE !!! ->>>
( Umożliwia podłączenie wyświetlacza lub komputera do wagi drogą bezprzewodową - radiową )
Wyświetlacz WWP-41/5/UK współpracuje z następującymi procesorami wagowymi :
METLER TOLEDO - 8530 , JAGUAR , COUGAR , LYNX , SPIDER , IND310-D , CARDINAL ,
AB-MICRO , HOTTINGER 2107, 2108 i 2110 , RHEWA 81, 82, 83+ i 84, ASM 1403 i 1602 ,
PRECJA MOLEN, RADWAG , AXIS , PIVOTEX-CC , FAWAG P1 i P2 , FAWAG-MODBUS ,
AXIS , SCHENCK x3 , PHILIPS , GSE model 350/355-CONDEC , FLINTAB , RINSTRUM itp.
Możliwe jest ustawienie jednej z sześciu prędkości transmisji :
1200Bd , 2400Bd , 4800Bd , 9600Bd , 19200Bd i 38400Bd
Obudowa wyświetlacza wykonana jest z profili aluminiowych malowanych proszkowo w kolorze czarnym i uszczelniona uszczelką silikonową . W tylnej dolnej części obudowy zamontowana jest dławica PG-9 , poprzez którą wprowadzony jest kabel 4-żyłowy , umożliwiający podłączenie zasilania i sterowania szeregowego RS 232 lub 485
Wyświetlacz WWP-41/5/UK wyświetla :
- aktualny tryb pracy wagi ( brutto , netto , wart. tary )
- informację o wart. wyniku poniżej wagi minimalnej i powyżej wagi maksymalnej
- informację o przekroczeniu zakresu pomiarowego
- informację o braku wyniku stabilnego ( waga w ruchu )
- czas oraz temperaturę ( w wykonaniu opcjonalnym ) - tylko w przypadku wyłączenia
terminala wagowego lub gdy wartość masy równa się 0 kg .Wówczas po kilku sekundach
wyświetlacz przechodzi do wskazywania czasu i temperatury , które to wskazania znikają
natychmiast jeśli stan masy na wadze zmieni się (będzie większy od 0 kg )

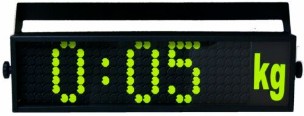

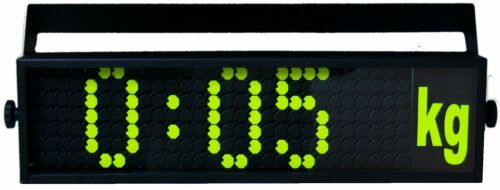

WWP-41/5/UK
wyświetlanie czasu

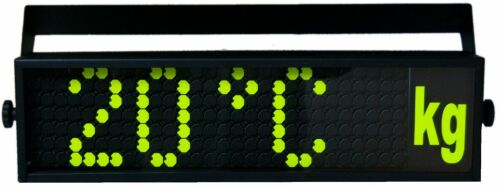

WWP-41/5/UK
wyświetlanie temperatury
Wstępnie wyświetlacz konfigurowany jest za pomocą odpowiednich ustawień DIP-SWITCH-a SW - zworek od SW1 do SW8 umieszczonych w okolicy procesora , których znaczenie opisujemy w instrukcji urzadzenia w odpowiednich tabelach .
Możliwe jest oczywiście przeprogramowanie wyświetlacza wagowego na współpracę z innymi terminalami wagowymi pracującymi z innymi protokołami transmisji oraz innymi jej prędkościami.
