 Konwertery - serwery ETHERNET - RS422 serii ETH-UKW422xxx
____________________________________________________________________________

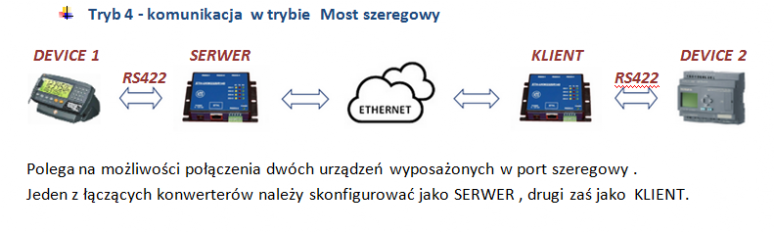

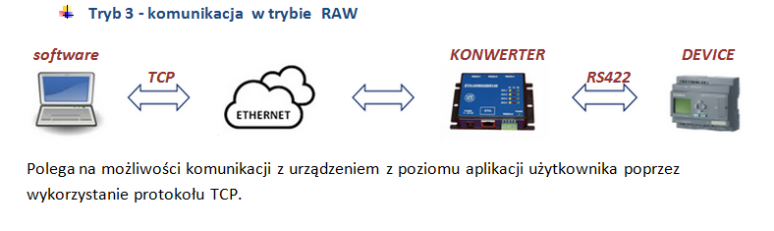

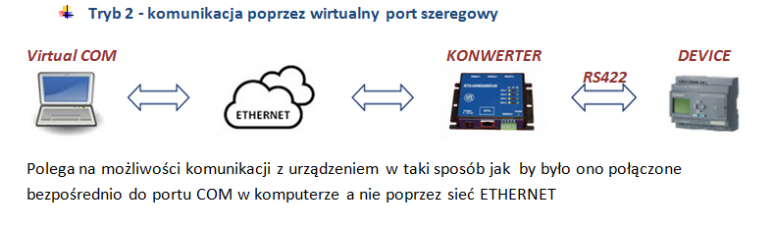

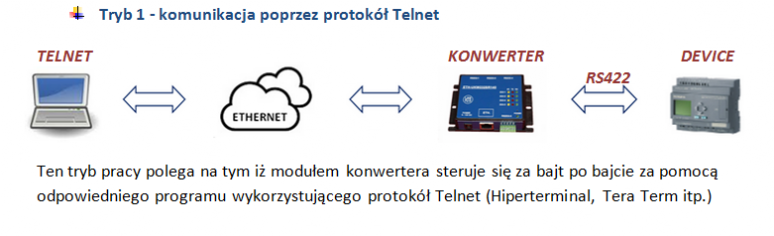

Konwertery - serwery portów szeregowych umożliwiają dostęp do portów szeregowych przez sieć Ethernet. Znajdują szerokie zastosowanie w aplikacjach, które wymagają szybkiej i niezawodnej integracji przemysłowej transmisji szeregowej RS-422 z siecią Ethernet. Oferowane przez nas konwertery posiadają (w zależności od modelu), jeden dwa lub 4cztery pełne porty UART w standardzie RS422.  Dzięki dostępnemu sterownikowi wirtualnego portu, konwertery  mogą być obsługiwane jako zwyczajne porty COM na komputerze PC (poprzez konwerter RS422 na RS232) lub innych sterownikach wyposażonych w port szeregowy RS422. Mogą one pracować w kilku trybach, zależnie od potrzeb aplikacji - jako TCP Client/Server oraz UDP Client/Server oraz  jako Ethernet Modem, oraz w tzw. Pair-Connection Mode, umożliwiający połączenie dwóch dowolnych urządzeń z RS-422 poprzez sieć Ethernet. Poniżej przykłady różnych trybów pracy naszych konwerterów

Każdy z oferowanych przez nas konwerterów wyposażony jest w jeden port Ethernet 10/100Mbit wyprowadzony na złączu RJ45  oraz - w zależnosci od wersji wykonania - jeden , dwa lub cztery niezależne porty szeregowe RS422 . Każdy z portów szeregowych wyprowadzony jest niezależnie na zewnątrz obudowy, Wyprowadzone sygnały to:  RXD+ , RXD-, TXD+, TXD- . Zastosowane gniazdo złącza Ethernet wyposażone jest w dwie diody monitorujące stan tego połączenia a na obudowie konwertera również zastosowano po trzy diody dla każdego z portów szeregowych wskazujące stan tego portu (otwarty/zamknięty , nadawanie , odbiór).


     Wspólne cechy konwerterów ETHERNET -  2xRS422, 4xRS422

  • autodetekcja 10/100 Mbps Ethernet
  • automatyczne odzyskiwanie połączenia z siecią
  • protokoły ARP, IP, DHCP, UDP, Telnet,TCP, DNS, ICMP, PPPoE
  • unikatowy adres MAC
  • TCP Server, TCP Client, UDP, Real COM, Pair Connection, Ethernet Modem
  • SNMP MIB-II do zarządzania siecią
  • konfiguracja przez konsolę web, telnet, serial lub oprogramowanie konfiguracyjne
  • aktualizacja oprogramowania poprzez Ethernet
  • sterowniki do  Windows XP/2003/Vista/2008/7/8 x86/x64
  • zakres pracy w temp. -25 do +75°C
  • Prędkość transmisji - 600/1200/2400/4800/9600/19200/38400/57600/115200 b/s.
  • Standard komunikacji Ethernet 10/100 - RS422
  • Wymiary obudowy : 83x69x27mm (z podstawą 105x69x27mm)
  • waga :  ok. 0,1kg
          ETH-UKW422SR120
------------------------------------

______________________________________________________________________________________________________________


Konwertery ETH-UKW422SR120  ( z 2 portami szeregowymi RS422)
______________________________________________________________________________________________________________

Konwerter  ETH-UKW422SR120 umożliwia podłączenie do sieci Ethernet  dwóch różnych urzadzeń wyposażonych w porty transmisji szeregowej RS422. Konwerter wyposażony jest w jeden port Ethernet 10/100Mbit wyprowadzony na złączu RJ45 oraz  dwa  niezależne porty szeregowe RS422 . Każdy z portów szeregowych wyprowadzony jest niezależnie na zewnątrz obudowy  poprzez rozłączalne złącza ARK-4PIN  w rastrze 3,5mm . Wyprowadzone sygnały to RXD+, RXD-, TXD+, TXD-. ETH-UKW422SR120 umożliwia podłączenie  do sieci Ethernet dwóch urządzeń wyposażonych w szeregowy port RS422 z wykorzystaniem jednego z 4 trybów komunikacji opisywanych  i zobrazowanych  graficznie wcześniej w ogólnym opisie konfiguracji konwerterów. Zastosowane gniazdo złącza Ethernet wyposażone jest w dwie diody monitorujące stan tego połączenia a na obudowie konwertera również zastosowano po trzy diody dla każdego z portów szeregowych wskazujące stan tego portu (otwarty/zamknięty , nadawanie , odbiór).

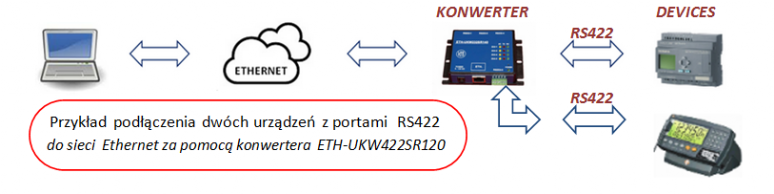

Poniżej na rys. przedstawiamy w sposób graficzny przykładowy sposób podłączenia dwóch urządzeń do sieci Ethernet za pomocą konwertera ETH-UKW422SR120.






DANE TECHNICZNE KONWERTERÓW  ETH-UKW422SR120

Napięcie zasilania

5-24V DC

Pobór mocy

ok. 1W

Moduł komunikacyjny
 kontroler  W5300

Zakres temperatury pracy

 od-25 *C  do 70*C

Prędkość transmisji danych

600/1200/2400/4800/9600/19200/

38400/57600/115200 b/s.

Standardy komunikacji

Ethernet  10/100 Mbit z autodetekcją

- Transmisja szeregowa 2x UART (RS422)

Tryb  pracy
TCP Server, TCP Client, UDP, Real COM, Pair Connection, Ethernet Modem
obsługiwane protokoły  ARP, IP, DHCP, UDP, Telnet,TCP, DNS, ICMP, PPPoE
inne aktualizacja oprogramowania poprzez Ethernet
Konfiguracja modułu konfiguracja przez konsolę web, telnet, serial lub  dedykowane oprogramowanie konfiguracyjne
Gniazdo zasilania osiowe gniazdo DC meskie  5,5/2,1mm
Obudowa
Materiał: ABS kolor czarny,
Wymiary obudowy
83x69x27mm  (z podstawą 105x69x27mm)

Masa

ok.  0,1kg

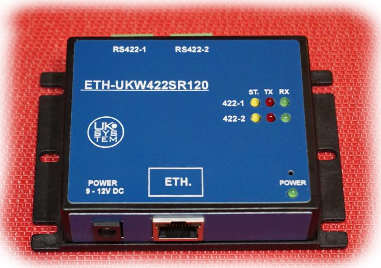

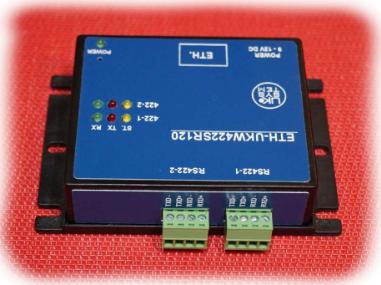

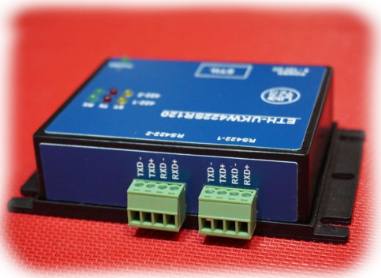

Poniżej zamieszczamy kilka fotografii opisywanego urzadzenia :



Aplikacja do konfiguracji  konwertera ETH-UKW422SR120

Do konfiguracji urządzenia służy program WIZ120SR_CFG. Okno programu przedstawione jest poniżej.
Na obrazkach poniżej przedstawione zrzuty ekranowe z aplikacji służącej do konfiguracji konwertera ETH-UKW422SR120

Aby rozpocząć pracę z programem, należy:
1. Podłączyć odpowiednie sygnały do portów komunikacji szeregowej
2. Podłączyć kabel Ethernet do gniazda RJ-45
3. Podłączyć kabel Ethernet do sieci lokalnej
4. Podłączyć zasilanie
5. Urządzenie jest gotowe do pracy

do pobrania...

   ETH-UKW422SR120



  Program do konfiguracji konwerterów  zip

 Dokumentacja  Konwertera ETH-UKW422SR120



powrót na górę ...

______________________________________________________________________________________________________________


Konwertery ETH-UKW422SR140  ( z 4 portami szeregowymi RS422)
______________________________________________________________________________________________________________

Konwerter  ETH-UKW422SR140 umożliwia podłączenie do sieci Ethernet  czterech różnych urzadzeń wyposażonych w porty transmisji szeregowej RS422. Konwerter wyposażony jest w jeden port Ethernet 10/100Mbit wyprowadzony na złączu RJ45 oraz  cztery  niezależne porty szeregowe RS422 . Każdy z portów szeregowych wyprowadzony jest niezależnie na zewnątrz obudowy  poprzez rozłączalne złącza ARK-4PIN  w rastrze 3,5mm . Wyprowadzone sygnały to RXD+, RXD-, TXD+, TXD-. ETH-UKW422SR140 umożliwia podłączenie do  sieci Ethernet czterech urządzeń wyposażonych w szeregowy port RS422 z wykorzystaniem jednego z 4 trybów komunikacji opisywanych  i zobrazowanych  graficznie wcześniej w ogólnym opisie konfiguracji konwerterów. Zastosowane gniazdo złącza Ethernet wyposażone jest w dwie diody monitorujące stan tego połączenia a na obudowie konwertera również zastosowano po trzy diody dla każdego z portów szeregowych wskazujące stan tego portu (otwarty/zamknięty , nadawanie , odbiór).

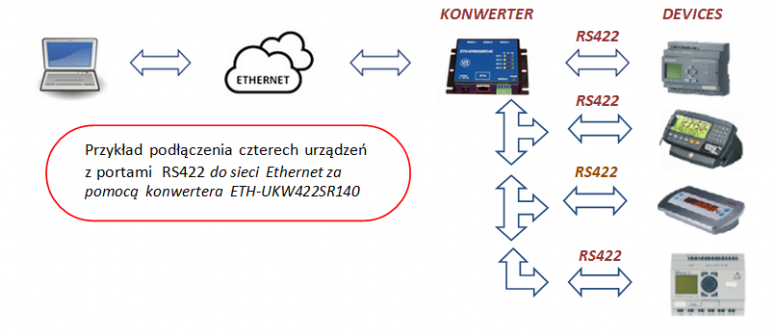

Poniżej na rys. przedstawiamy w sposób graficzny przykładowy sposób podłączenia dwóch urządzeń do sieci Ethernet za pomocą konwertera ETH-UKW422SR140.

DANE TECHNICZNE KONWERTERÓW  ETH-UKW422SR140

Napięcie zasilania

5-24V DC

Pobór mocy

ok. 1W

Moduł komunikacyjny
 kontroler  W5300

Zakres temperatury pracy

 od-25 *C  do 70*C

Prędkość transmisji danych

600/1200/2400/4800/9600/19200/

38400/57600/115200 b/s.

Standardy komunikacji

Ethernet  10/100 Mbit z autodetekcją

- Transmisja szeregowa 4 x UART (RS422)

Tryb  pracy
TCP Server, TCP Client, UDP, Real COM, Pair Connection, Ethernet Modem
obsługiwane protokoły  ARP, IP, DHCP, UDP, Telnet,TCP, DNS, ICMP, PPPoE
inne aktualizacja oprogramowania poprzez Ethernet
Konfiguracja modułu konfiguracja przez konsolę web, telnet, serial lub  dedykowane oprogramowanie konfiguracyjne
Gniazdo zasilania osiowe gniazdo DC meskie  5,5/2,1mm
Obudowa
Materiał: ABS kolor czarny,
Wymiary obudowy
83x69x27mm  (z podstawą 105x69x27mm)

Masa

ok.  0,1kg

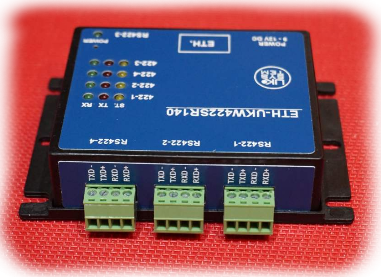

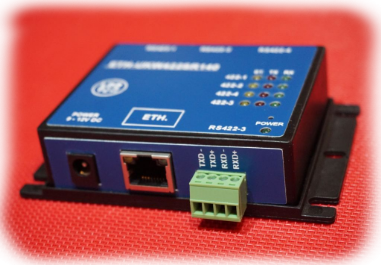

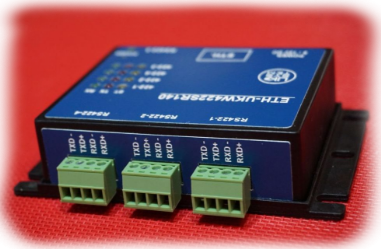

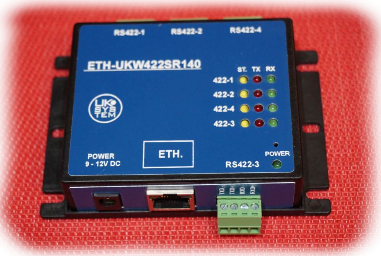

Poniżej zamieszczamy kilka fotografii konwertera ETH-UKW422SR140 :
