Modemy Bluetooth serii  MBL-XXX  z interfejsem RS232 oraz USB
____________________________________________________________________________

Modemy Bluetooth  zbudowano są w oparciu o moduł transmisyjny Bluetooth typu BTM-222 firmy Rayson, umożliwiający zasięg bezprzewodowy do 100m

Od strony komputera dostęp może się odbywać poprzez szeregowy port UART (RS232) lub wirtualny port szeregowy poprzez interfejs USB zbudowano na bazie układu FT232RL.
Ze względu na dopracowany interfejs USB oraz możliwość sterowania poprzez komendy AT, urządzenie idealnie nadaje się do zastosowań kontrolno-pomiarowych.

              Wspólne cechy modemów w wykonaniu z RS232 oraz USB :

- ŸŸ Zasilanie z portu USB
- Ÿ Bluetooth klasy 1, zasięg do 100m
Ÿ-  Układ bluetooth oparty na module BTM-222 firmy Rayson
-  Sterowanie komendami AT
- Ÿ Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
Ÿ-  Wsparcie dla wstrzymania i wznowienia pracy
Ÿ-  Układ restartu przy uruchomieniu układu
Ÿ-  Bufory: nadawczy 384 bajty, odbiorczy 128 bajtów
Ÿ-  Transmisja danych z prędkością do 230kb/s
Ÿ-  Możliwa obsługa sygnałów modemowych i handshaking (TxD, RxD, CTS i RTS)-
-  Transmisja szeregowa UART: 8 bitów danych, 1 lub 2 bity stopu,
-  Kontrola parzystości (brak, parzystość,Ÿnieparzystość)
Ÿ-  Obudowa wykonana z ABS
-  Gniazdo antenowe typu SMA żeńskie

______________________________________________________________________________________________________________


Modemy Bluetooth serii MBL-232/UK  z interfejsem RS232

Modem Bluetooth MBL-232/UK został zaprojektowany, aby umożliwić bezprzewodową komunikację w technologii Bluetooth urządzeniom wyposażonym jedynie w port komunikacji szeregowej pracujący w standardzie RS232. Modem konwertuje sygnały RS232 na sygnał radiowy 2,4 GHz co umożliwia komunikację z innym urządzeniem Bluetooth. W ofercie naszej firmy znajduje się modem Bluetooth wyposażony w złącze USB. Wybór dwóch modemów: jednego w standardzie RSR232 i jednego USB umożliwia komunikację pomiędzy komputerem PC a dowolnym urządzeniem nadawczo-odbiorczym z interfejsem RS232.

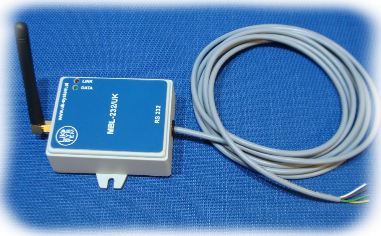

           wygląd zewnętrzny

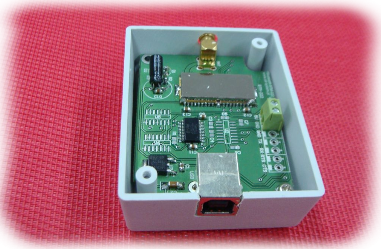

             wygląd wewnętrzny

DANE TECHNICZNE MODEMÓW BLUETOOTH   MBL-232/UK

Napięcie zasilania

5V DC

Pobór mocy

max. 0,6W
Moduł komunikacyjny
  Układ bluetooth oparty na module BTM-222 firmy Rayson

Zakres temperatury pracy

 od-25 *C  do 70*C

Prędkość transmisji danych

4800/9600/19200/38400/57600/115200/230400 b/s.

Standard komunikacji

Transmisja szeregowa UART (RS232) :

 8 bitów danych, 1 lub 2 bity stopu,
Maksymalny zasięg
 Bluetooth klasy 1, zasięg do 100m
Częstotliwość
 2,4 GHz
Rodzaj sterowania
 Komendami  AT
Konfiguracja modemu Komendami  AT poprzez terminal lub za pomocą  oprogramowania - "Konfigurator modułu BTM222"
Gniazdo antenowe SMA  kątowe żeńskie
Obudowa
 Materiał: polistyren; kolor: jasnopopielaty  lub czarny,
 wersja: z mocowaniem lub bez.
Wymiary obudowy
 59x76x28 mm

Masa

Około 75g

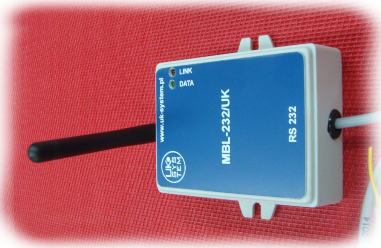

Poniżej zamieszczamy kilka fotografii gotowego urzadzenia :



Sposób konfiguracji

Urządzenie dostarczane jest w następującej konfiguracji:

Prędkość transmisji: 9600 b/s
Ilość bitów dla danych: 8
Kontrola parzystości: brak
Ilość bitów stopu: 1
Kontrola przepływu: brak

Możliwe jest inne skonfigurowanie urządzenia na prośbę klienta.

Ponadto urzytkownik może sam skonfigurować sobie wszystkie parametry modemu wykorzystując  opisane w dokumentacji technicznej modułu BTM222 komendy AT. Wymaga to jednakże minimalnej wiedzy informatycznej co do obsługi tych komend oraz obsługi terminala.Do szczegółowej konfiguracji modemu należy skorzystać z komend AT. Do komunikacji z modemem można wykorzystać dowolną aplikację typu terminal bądź użyć wbudowanej konsoli w programie konfiguracyjnym BTM222. Dla mniej zaawansowanych użytkowników firma nasza przygotowała specjalną aplikację umożliwiającą łatwą i czytelną konfigurację w/w modemów. Aplikacja posiada nazwę "Konfigurator moduł BTM222" i jest dostępna w naszej ofercie. Opis  poniżej

Aplikacja do konfiguracji modemu "BTM222"

Na obrazkach poniżej przedstawione zrzuty ekranowe z aplikacji służącej do konfiguracji modemu bluetooth BTM222

Aby rozpocząć pracę z programem, należy:
1. Podłączyć modem bluetooth do komputera klasy PC za pomocą kabla USB.
2. Z listy rozwijalnej "COM" wybrać port komunikacji szeregowej do którego
    podłączony jest modem.
3. Kliknąć przycisk "Połącz"
4. Aplikacja automatycznie połączy się z modemem.

Po prawidłowym połączeniu z komputerem odblokowany zostanie panel
konfiguracyjny a w konsoli wyświetlona zostanie aktualna konfiguracja modemu oraz możliwe będzie wpisywanie komend. Panel konfiguracyjny pozwala na zmianę najważniejszych parametrów modemu.



               MBL-232/UK

    do pobrania ...

______________________________________________________________________________________________________________

______________________________________________________________________________________________________________


Modemy Bluetooth serii MBL-USB/UK  z interfejsem USB

Modem Bluetooth MBL-USB/UK został zaprojektowany, aby umożliwić bezprzewodową komunikację w technologii Bluetooth komputerom wyposażonym w gniazdo USB, nieposiadającym wbudowanych modułów Bluetooth. Modem wyposażony jest w układ FT232 działający jako konwerter USB-RS232 umożliwiający komunikację w standardzie RS232 komputerom PC bez gniazd portów komunikacji szeregowej. Zaletą układu FT232 jest automatyczne instalowanie sterowników modemu w systemach Windows 7 i nowszych. W ofercie naszej firmy znajduje się modem Bluetooth z interfejsem RS232. Wybór dwóch modemów: jednego w standardzie RSR232 i jednego USB umożliwia komunikację pomiędzy komputerem PC a dowolnym urządzeniem nadawczo-odbiorczym z interfejsem RS232.


DANE TECHNICZNE MODEMÓW BLUETOOTH   MBL-USB/UK

Napięcie zasilania

5V DC z portu USB z komputera

Pobór mocy

max. 0,6W
Moduł komunikacyjny
  Układ bluetooth oparty na module BTM-222 firmy Rayson

Zakres temperatury pracy

 od-25 *C  do 70*C

Prędkość transmisji danych

4800/9600/19200/38400/57600/115200/230400 b/s.

Standard komunikacji

Transmisja szeregowa UART (RS232 z konwererem USB) :

 8 bitów danych, 1 lub 2 bity stopu,
Maksymalny zasięg
 Bluetooth klasy 1, zasięg do 100m
Częstotliwość
 2,4 GHz
Rodzaj sterowania
 Komendami  AT
Konfiguracja modemu Komendami  AT poprzez terminal lub za pomocą  oprogramowania - "Konfigurator modułu BTM222"
Gniazdo antenowe SMA  kątowe żeńskie
Obudowa
 Materiał: polistyren; kolor: jasnopopielaty  lub czarny,
 wersja: z mocowaniem lub bez.
Wymiary obudowy
 59x76x28 mm

Masa

Około 75g
           wygląd zewnętrzny
             wygląd wewnętrzny

Poniżej zamieszczamy kilka fotografii gotowego urzadzenia :



Instalacja  sterowników

Instalacja sterowników
W systemach operacyjnych Windows 7 i nowszych posiadających połączenie z Internetem sterowniki do modemu zostaną pobrane i zainstalowane automatycznie. W starszych systemach konieczna będzie instalacja ręczna. Sterowniki dostępne są na stronie producenta układów FT232 pod adresem: http://www.ftdichip.com/Drivers/VCP.htm
Dla zaawansowanych informatyków dostępne są również bezpośrednie sterowniki USB wraz z interfejsem DLL S/W: http://www.ftdichip.com/Drivers/D2XX.htm
Modemy wyposażone są w pamięć EEPROM w której można zapisać niektóre parametry urządzenia (nazwa urządzenia, producent, USB VID/PID, numer seryjny, maksymalny pobierany prąd). Zakupione u nas modemy są wstępnie zaprogramowane, jeżeli jednak użytkownik chce dokonać zmian może skorzystać z aplikacji MPROG dostępnej pod adresem:


Sposób konfiguracji

Urządzenie dostarczane jest w następującej konfiguracji:

Prędkość transmisji: 9600 b/s
Ilość bitów dla danych: 8
Kontrola parzystości: brak
Ilość bitów stopu: 1
Kontrola przepływu: brak

Możliwe jest inne skonfigurowanie urządzenia na prośbę klienta.

Ponadto urzytkownik może sam skonfigurować sobie wszystkie parametry modemu wykorzystując  opisane w dokumentacji technicznej modułu BTM222 komendy AT. Wymaga to jednakże minimalnej wiedzy informatycznej co do obsługi tych komend oraz obsługi terminala.Do szczegółowej konfiguracji modemu należy skorzystać z komend AT. Do komunikacji z modemem można wykorzystać dowolną aplikację typu terminal bądź użyć wbudowanej konsoli w programie konfiguracyjnym BTM222. Dla mniej zaawansowanych użytkowników firma nasza przygotowała specjalną aplikację umożliwiającą łatwą i czytelną konfigurację w/w modemów. Aplikacja posiada nazwę "Konfigurator moduł BTM222" i jest dostępna w naszej ofercie. Opis  poniżej

Aplikacja do konfiguracji modemu "BTM222"

Na obrazkach poniżej przedstawione zrzuty ekranowe z aplikacji służącej do konfiguracji modemu bluetooth BTM222


Aby rozpocząć pracę z programem, należy:
1. Podłączyć modem bluetooth do komputera klasy PC za pomocą kabla USB.
2. Z listy rozwijalnej "COM" wybrać port komunikacji szeregowej do którego
    podłączony jest modem.
3. Kliknąć przycisk "Połącz"
4. Aplikacja automatycznie połączy się z modemem.

Po prawidłowym połączeniu z komputerem odblokowany zostanie panel
konfiguracyjny a w konsoli wyświetlona zostanie aktualna konfiguracja modemu oraz możliwe będzie wpisywanie komend. Panel konfiguracyjny pozwala na zmianę najważniejszych parametrów modemu.



               MBL-USB/UK
    do pobrania ...
