STEROWNIK KART, SWIATEL I SZLABANOW

OFERTA > Akcesoria do wag

Mikroprocesorowy sterownik kart , świateł i szlabanów         SWS-4/485K/UK

Sterownik świateł jest mikroprocesorowym sterownikiem umożliwiającym sterowanie do 4 sygnalizatorów świetlnych oraz 2 szlabanów  z komputerowego programu obsługi wag samochodowych. Każda zmiana świecenia świateł lub otwarcie i zamkniecie szlabanów sterowana jest z programu komputerowego poprzez interfejs RS232C (COM: z komputera). Jednocześnie sterownik dokonuje konwersji sygnału na standard RS485 i umożliwia przekazanie sygnałów sterujących z komputera do wyświetlaczy wagowych i czytników zbliżeniowych oraz zwrotne przekazanie sygnałów z czytników kart zbliżeniowych do komputera.
Sterownik podłączony jest do komputera za pomocą jednego portu szeregowego COM umożliwiając jednocześnie sterowanie wszystkimi wyszczególnym powyżej elementami . Jest bardzo praktyczny i w znakomity sposób ułatwia podłączenie całego systemu ważenia w przypadku ustawionej pełnej automatyki obsługi na wadze .
Ważenie automatyczne odbywa się bez ingerencji operatora. Kierowca ważonego pojazdu przed wjazdem na wagę zbliża kartę kodową samochodu do czytnika umieszczonego przy wjeździe na wagę. Powoduje to zarejestrowanie numeru rejestracyjnego pojazdu, nazwy klienta i ewentualnie nazwiska kierowcy dla potrzeb ważenia. System po rozpoznaniu karty wyświetli na zewnętrznym wyświetlaczu wagowym numer rejestracyjny oraz zapali zielone światło na sygnalizatorze wjazdowym oraz podniesie szlaban wjazdowy.Można wówczas wjechać na wagę. Po wjeździe na wagę i ustabilizowaniu się wskazań wagi samoczynnie dokona się zatwierdzenie ważenia, po zakończeniu którego, zapali się zielone światło przy zjeździe z wagi i podniesie się szlaban zjazdowy.

Istnieje możliwość dostosowania naszego sterownika do sterowania dowolnym oprogramowaniem wagowym . W momencie zakupu  udostępniamy protokół transmisji (ramkę sygnału RS) który można zaimplementować do dowolnego oprogramowania lub układu automatyki przemysłowej




DANE   TECHNICZNE :


Napięcie   zasilania               -        AC 230V/50Hz )
Pobór   mocy                        -       ok.  4W
Obciążalność wyjścia            -       max  300VA
Ilość  ster. świateł                -       4
Ilość ster. szlabanów             -      2
Obudowa                             -       z poliwęglanu typ  FIBOX Cardmaster 3
Wymiary   obudowy              -       230 x 185 x 140
Szczelność                           -        IP 65
Waga                                   -       ok. 1 kg
Sterowanie                            -       RS485 , RS232

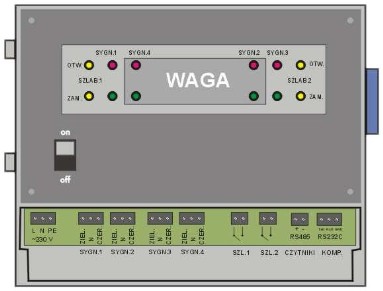

Panel zewnętrzny czytnika składa się z  pola zawierającego diody LED sygnalizujące stan poszczególnych wyjść świateł i szlabanów. Na panelu czołowym znajduje się także wyłącznik zasilania sterownika. UWAGA: wyłącznik nie wyłącza zasilania wyjść przekaźnikowych!.
Sterownik po podłączeniu nie wymaga żadnej obsługi .

PODŁĄCZENIE DO SYSTEMU WAGOWEGO :

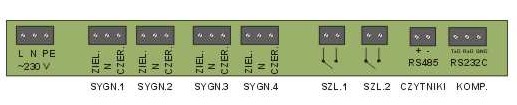

Sterownik posiada w dolnej części listwę zaciskową , do której podłącza się kable odpowiednio wg. załączonego opisu na listwie
